Seco-Larm SM205QBR - Contacto Mini con montaje de tornillo o adhesivo. Gap 3/4 CAFÉ Compatible paneles DSC / RISCO / BOSCH

SM205Q/BR

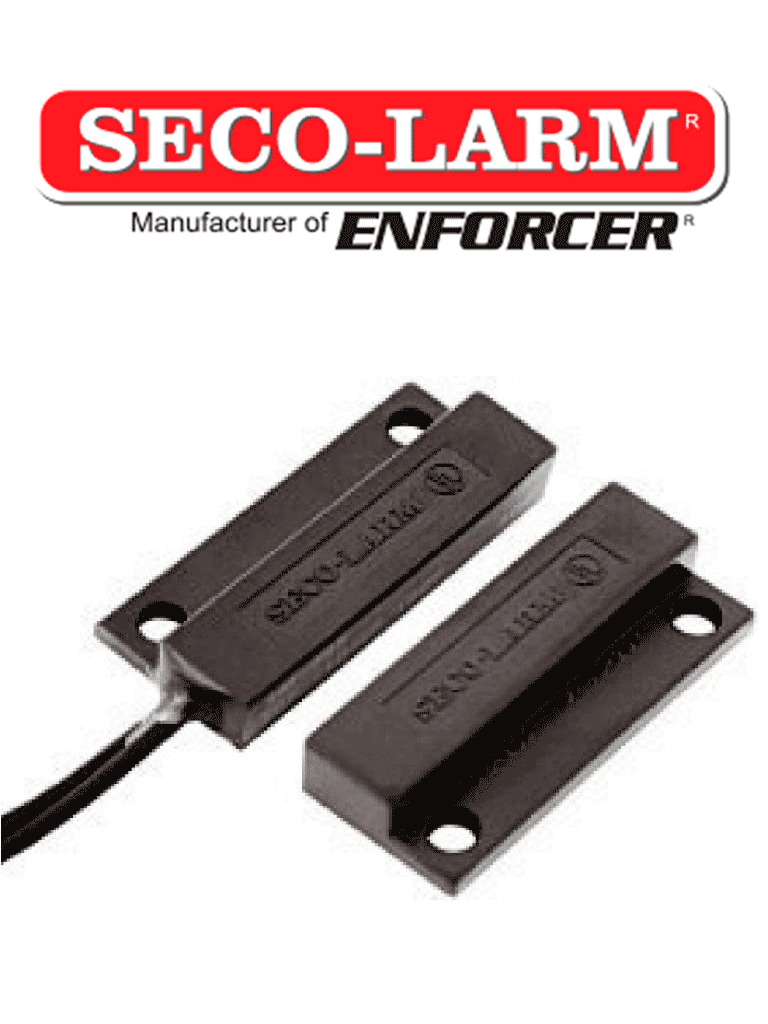

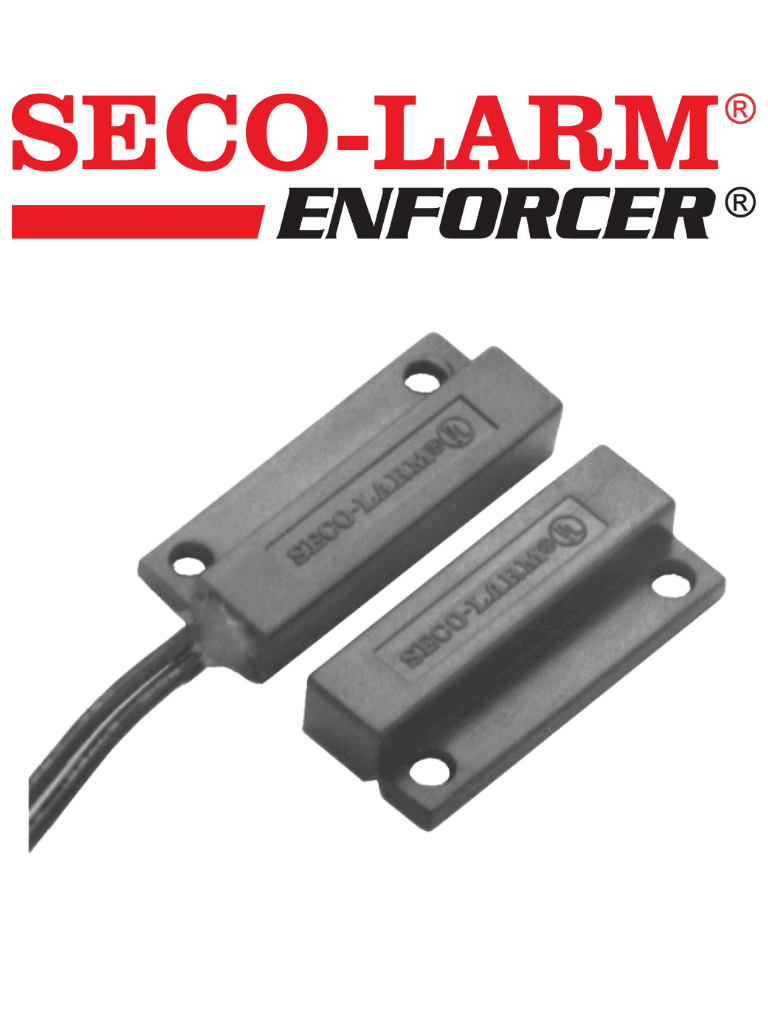

CONTACTO MAGNÉTICO MINI DE MONTAJE SUPERFICIAL SM205Q/BR

Características:

• Contacto miniatura para colocación de montaje superficial con cinta decisiva discreto y estetico para puertas/ ventanas
• Una pulgada (25 mm) hueco, del lado de conductores Miniatura tipo de brida de montaje en superficie de contactos magnéticos son perfectas para puertas y ventanas correderas donde el espacio es limitado
• Tornillo o soporte adhesivo
• Brida de montaje se desprende de tamaño miniatura adicional
• De alto impacto estuche de plástico ABS resistente a la intemperie
• Interruptor de contacto reed es unipolar, rodio desactivado sobre chapado en oro, por una larga vida

Especificaciones:

• Gap de 3/4 pulgada (19mm) entre el reed swith e imán
• 38 cm cables se extienden de un lado del interruptor
• Para circuitos N.C.
• Dimensiones del interruptor 1-3/8" x 3/8" x 1/4" (35 x 10 x 6 mm
• Clasificación del contacto 1.0A@10VCC (max), 10W (max)
• Terminales 38 cm cables se extienden de un lado del interruptor
• Temperatura de operación -15º~+160º F (-25º~70º C)
• Los tornillos de montaje incluido
• Garantía de por vida limitada
• Blanco también disponible!

SM205Q/BR

DIAGRAMA DEL DISPOSITIVO

Instrucciones de instalación:

1. Monte el contacto encima de la puerta o ventana en el marco. Para puertas, asegúrese de que el montaje esté más alejado del lado con bisagras de la puerta.

2. Conecte dos cables a los terminales de contacto y al panel de control de alarma

3. Monte el imán en la puerta/ventana de modo que quede orientado hacia el contacto. Asegúrese de que el espacio entre el contacto y el imán no exceda las 3 /4" (19mm).

Notas:

1. El contacto y el imán deben instalarse en el lado protegido de la puerta o ventana.

2. Se incluyen espaciadores para instalaciones difíciles o desalineadas.
