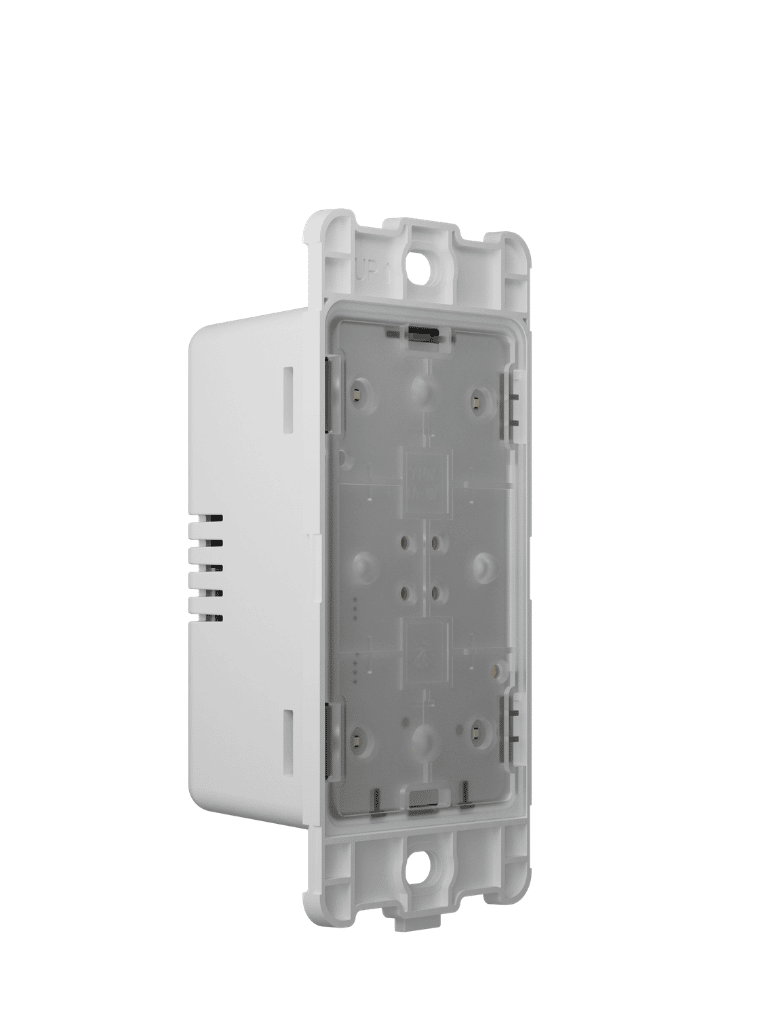

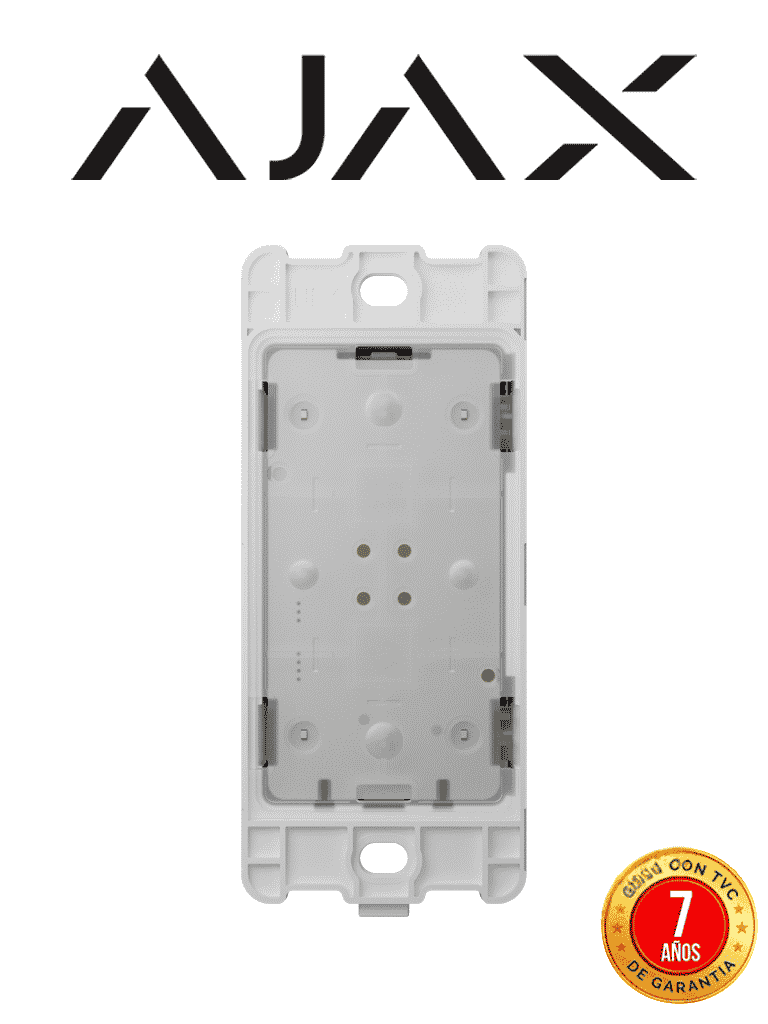

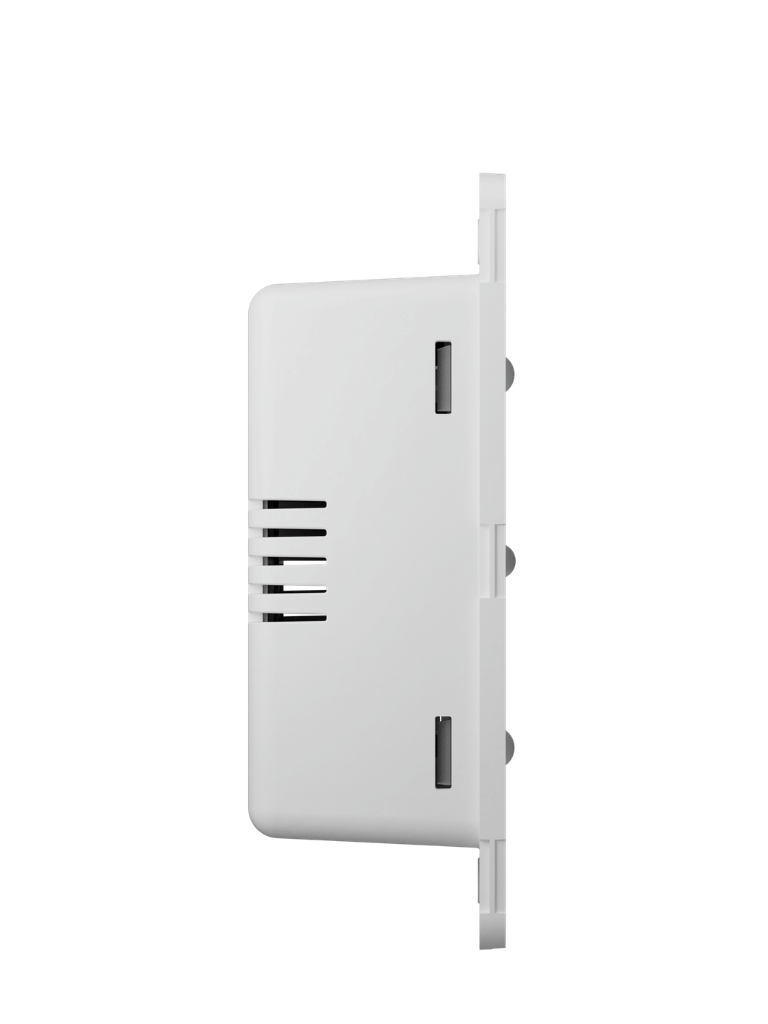

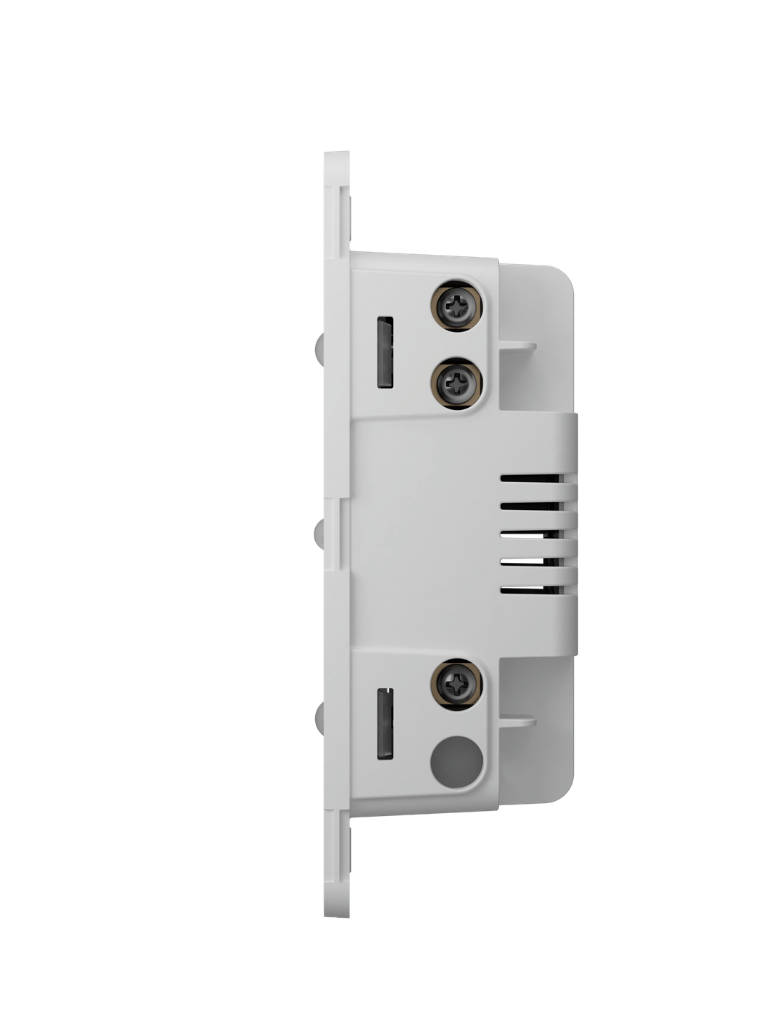

AJAX LightCore (3-Way) - Interruptor de 3 vías modular para LightSwitch. Solución de apagador para escalera. Función inteligente de automatización. Conexión inalámbrica Jeweller
Guías y soporte técnico en Foro TVC
Información General
Este producto necesita el AJAX Frame (3 seats) - Marco para instalación de LightSwitch de 3 espacios para funcionar.
- Clave TVC: AJX1220008
Descripción
El LightSwitch [120] Jeweller es un interruptor de luz inteligente y táctil para su instalación en interiores. Puede sustituir a cualquier interruptor mecánico o táctil, ya que la línea de productos ofrece versiones ordinarias, de 3 vías y de 4 vías. Los dispositivos pueden combinarse en un conjunto con otros interruptores inteligentes Ajax e instalarse en un Frame uno al lado del otro.
El LightSwitch se instala sin cambiar el cableado eléctrico de la instalación. El dispositivo no requiere un cable neutro, solo funciona desde el cable de línea (caliente) y tiene un factor de forma NA estándar (120). El LightSwitch funciona como parte del sistema Ajax y se comunica con el hub mediante dos protocolos seguros. El interruptor utiliza Jeweller para transmitir alarmas y eventos, y Wings para actualizar el firmware. El alcance de comunicación es de hasta 1.100 metros, sin obstáculos.
Características
- Interruptor de luz inteligente y táctil de 3 vías.
- Permite controlar la iluminación manualmente, desde las aplicaciones Ajax o mediante escenarios de automatización.
- Compatible con instalaciones de 3 y 4 vías.
- No requiere cable neutro para su instalación.
- Funciona mediante el cable de línea (caliente).
- Comunicación inalámbrica mediante los protocolos Jeweller y Wings.
- Jeweller se utiliza para transmitir alarmas y eventos.
- Wings se utiliza para actualizar el firmware.
- Alcance de comunicación de hasta 1,100 m en campo abierto y sin obstáculos.
- Control táctil mediante contacto o acercando la mano hasta 15 mm.
- Sensibilidad del panel táctil ajustable desde la aplicación Ajax.
- Retroiluminación LED discreta para facilitar su uso en condiciones de poca iluminación.
- Compatible con escenarios de automatización.
- Protección contra sobrecorriente y sobrecalentamiento.
- Puede utilizarse sin conectarlo a un hub como un interruptor táctil convencional.
- Disponible en 8 colores: Blanco, Niebla, Gris, Grafito, Marfil, Ostra, Oliva y Negro.
- Puede instalarse individualmente o combinarse con otros interruptores Ajax mediante marcos de 2 a 5 ranuras.

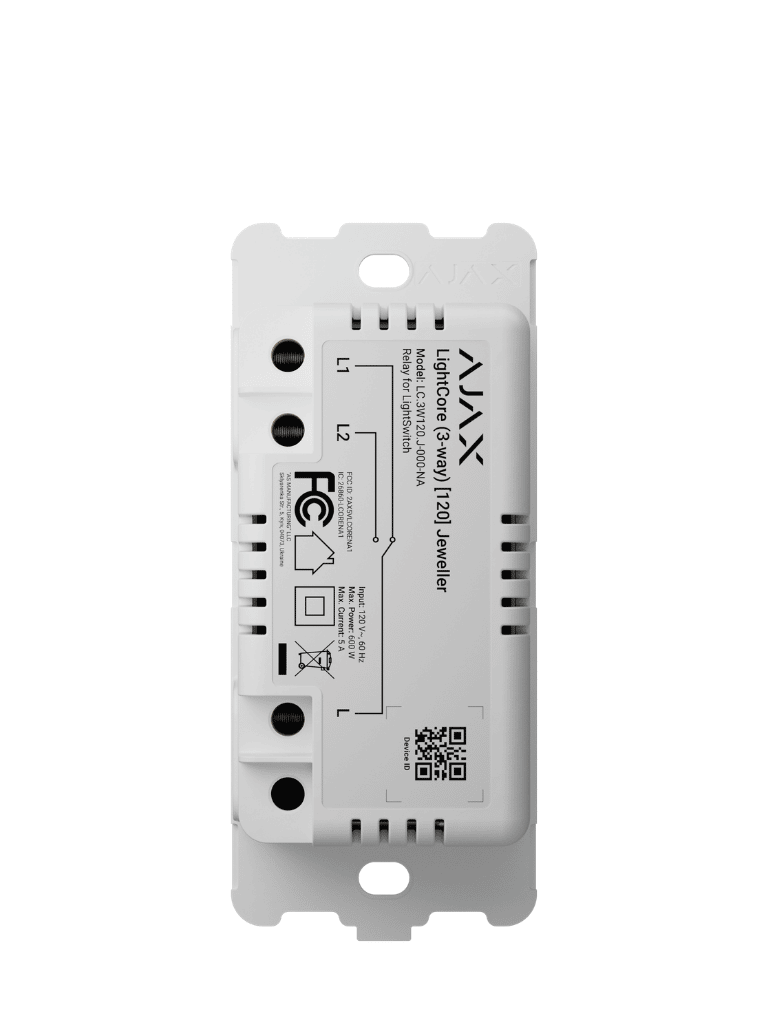

- Se compone del relé LightCore (3-way) [120] Jeweller y el panel táctil SoloButton (1-gang) [120].
Campos de aplicación
- Casas y departamentos.
- Oficinas corporativas.
- Hoteles y habitaciones.
- Restaurantes y cafeterías.
- Fábricas y espacios de alta circulación.
- Salas de juntas.
- Tiendas y comercios.
- Consultorios y clínicas.
- Edificios inteligentes.
- Instalaciones de automatización.
- Sistemas de iluminación que requieren control desde diferentes puntos.
Especificaciones técnicas
Comunicación
- Tecnología inalámbrica: Jeweller y Wings
- Alcance de comunicación: hasta 1,100 m en campo abierto y sin obstáculos.
- Jeweller: transmisión de alarmas y eventos.
- Wings: actualización del firmware.
- Funcionamiento con hub Ajax o repetidores de señal compatibles.
Alimentación y carga
- Tensión de alimentación: 120 V~
- Potencia de carga: 1 a 500 W
- Corriente máxima de carga: 4.2 A
- Para lámparas de bajo consumo con potencia inferior a 20 W, puede ser necesario conectar el condensador incluido en el kit en paralelo con el dispositivo de iluminación.
- Protección contra sobrecorriente: se activa a partir de 5 A.
- Protección térmica: se activa cuando la temperatura supera 140 °F (+60 °C).
Instalación y ambiente
- Factor de forma: NA (120)
- Cable neutro: no requerido
- Conexión: únicamente al cable de línea (caliente).
- Temperatura de operación: 14 °F a 104 °F (-10 °C a +40 °C)
- Humedad de operación: hasta 75% sin condensación
- Grado de protección: IP20
- Instalación: interiores
- Control táctil/sin contacto: hasta 15 mm
- Marcos compatibles: 2, 3, 4 y 5 ranuras.
- Tipos de instalación: configuraciones de 3 y 4 vías.
Escenarios de automatización
- Por alarma.
- Al cambiar el modo de seguridad.
- Por programación.
- Al presionar Button.
- Por temperatura.
- Por humedad.
- Por concentración de CO₂.
- Al tocar el LightSwitch.
Los escenarios por humedad y concentración de CO₂ están disponibles cuando LifeQuality Jeweller está añadido al sistema.
Protecciones
- Protección contra sobrecorriente.
- Protección contra sobrecalentamiento.
- Cuando se activa la protección de corriente, el interruptor desconecta la carga y notifica a las aplicaciones Ajax.
- La protección térmica desconecta la carga y restablece automáticamente el suministro cuando la temperatura vuelve a un nivel normal.
Nota de instalación: el manual indica que el LightSwitch debe ser instalado por un electricista o instalador cualificado y que no debe conectarse el cable neutro a los terminales del dispositivo.
