KIDDE VMPMI - Interfaz de Control y Voceo del Sistema de Audio

Resumen

Para Paneles KIDDE

• VM-1R

VM-PMI Control del sistema de audio e interfaz de localización. Incluye unidad de control de audio, cables de interconexión, placa de montaje, interfaz de localización con micrófono y controles del usuario

La interfaz de micrófono de aviso VM-PMI proporciona controles para la comunicación de voz/alarma de emergencia y la comunicación telefónica bidireccional entre bomberos. La VM-PMI consta de un soporte de montaje de audio, una tarjeta controladora de evacuación por audio de emergencia EAEC, una carcasa y un micrófono de aviso.

Hay disponible un kit de idiomas para la interfaz de usuario (pedido por separado) que permite cambiar las etiquetas de control e indicadores. Consulte la hoja de instalación del kit de idiomas VM-PMI-LK (N/P 3101996-EN) para obtener una lista de los kits disponibles y las instrucciones de instalación.

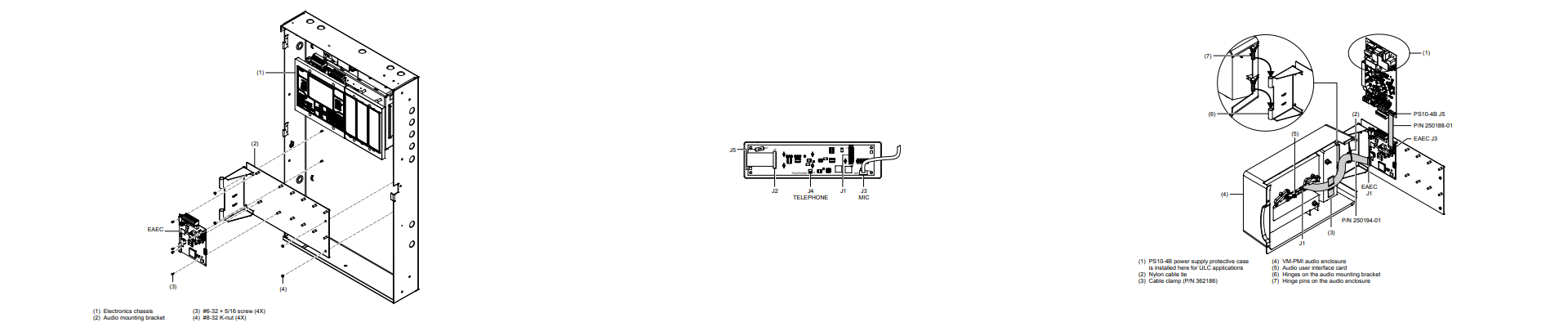

Instalación

Instalación

Especificaciones

Voltaje: 24 V CC

Corriente:

• Modo de espera: 23 mA
• Alarma: 29 mA

Entrada de micrófono remoto: Aislado y supervisado

Entrada AUX:

• Impedancia: 1 kΩ
• Nivel: 0,2 VRMS a 1,0 VRMS
• Respuesta de frecuencia: 100 Hz a 4 kHz

Impedancia de falla de conexión a tierra: 10 kΩ

Calibre de los cables: De 18 a 12 AWG (de 0,75 mm² a 2,50 mm²)

Canales de audio: 4 simultáneos

Entradas de audio:

• Micrófono local: Aislado y supervisado
• Micrófono remoto: Aislado y supervisado
• Teléfono de bomberos: Aislado y supervisado
• Audio remoto: Aislado y supervisado

Mensajes:

Almacenamiento: 2 min

Longitud: 39 s máx.

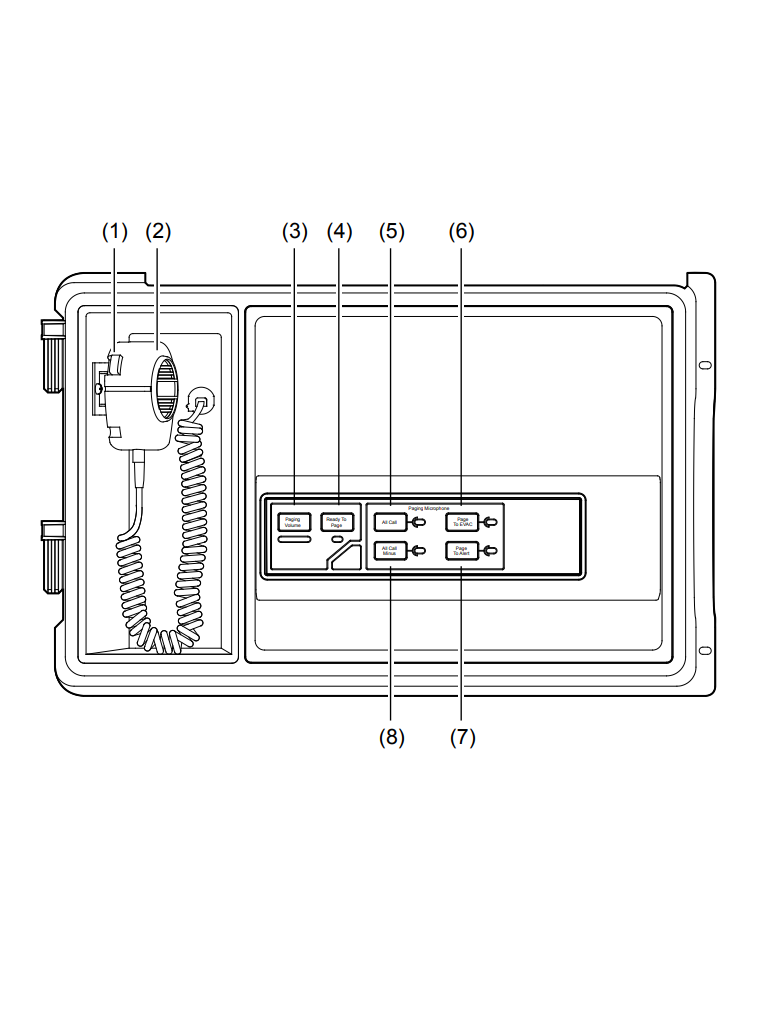

CONTROLES E INDICADORES

Común:

• Volumen de localización: Indica la intensidad relativa de la señal durante una localización activa
• Listo para localizar: Parpadea durante el tono de preanuncio, constante cuando esta preparado para localizar

Micrófono de localización:

• Todas las llamadas: Activa/desactiva la localización en todas las áreas
• Todas las llamadas menos: Activa/desactiva la localización en áreas que no reciben EVAC o el mensaje de alerta
• Localizar a evacuación: Activa/desactiva la localización en áreas que reciben actualmente el mensaje de EVAC
• Localizar a alerta: Activa/desactiva la localización en áreas que reciben actualmente el mensaje de alerta

Teléfono de bomberos:

• Localizar por teléfono: Activa/desactiva el teléfono de bomberos remoto para el canal de localización
• Silencio del zumbador: Silencia el zumbador de solicitud de llamada entrante

ENTORNO OPERATIVO:

• Temperatura: De 32 a 120 °F (de 0 a 49 °C)
• Humedad relativa: De un 0 a un 93 % sin condensación
