KIDDE ACHS - Selector de Canal de Audio / 1 canal / Salida de Preamplificador Supervisada / 3 Máximo por Nodo

Resumen

Para Paneles KIDDE

• VM-1R

ACHS Selector de canal de audio, un canal, salida de preamplificador supervisada, tres máx. por panel.

La tarjeta selectora de canal de audio ACHS convierte el audio digital de una tarjeta EAEC en una señal de preamplificador analógica. Un panel de control VM-1 admite hasta tres tarjetas ACHS.

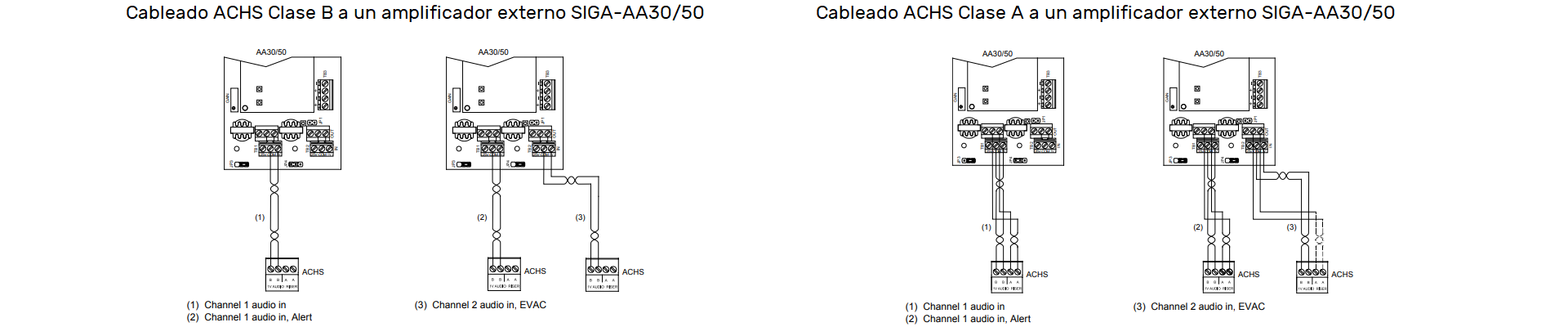

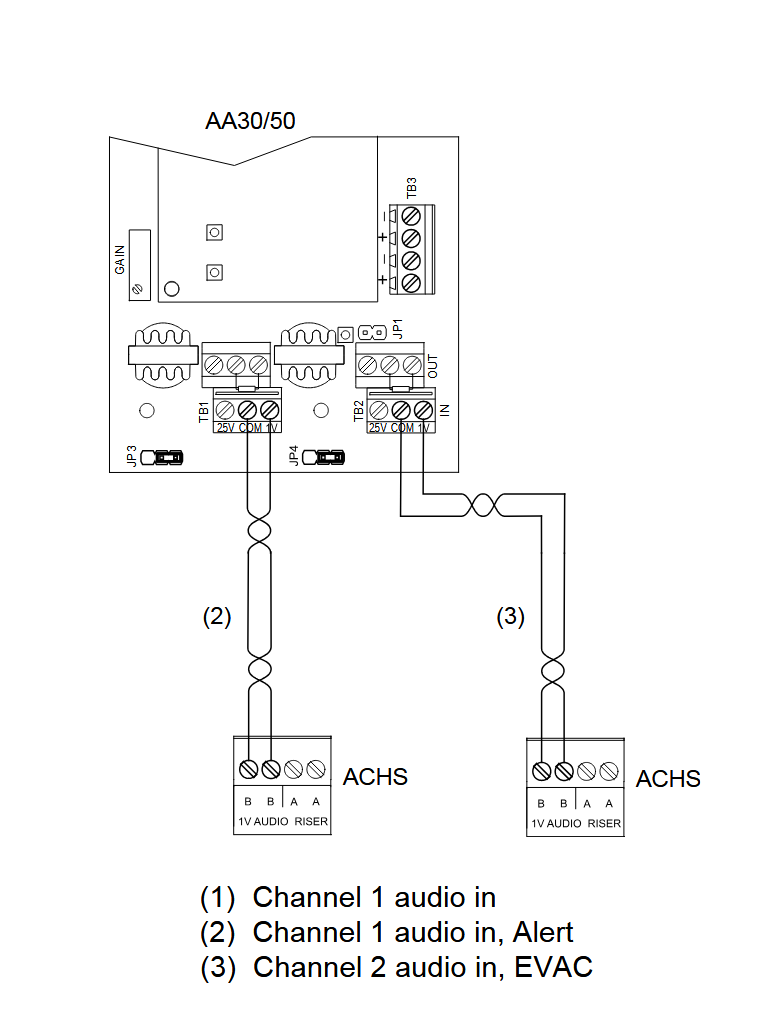

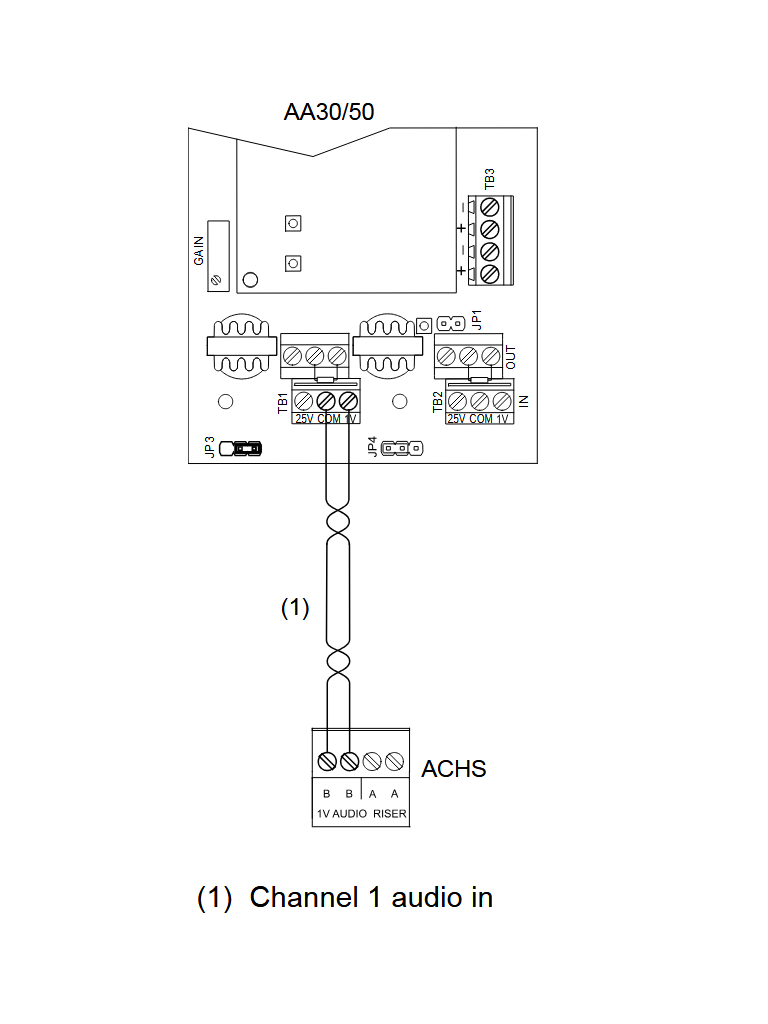

Cableado

El panel de control admite hasta tres tarjetas selectoras de canal de audio ACHS que convierten el audio digital de una tarjeta EAEC en una señal de preamplificador analógico. La tarjeta de audio vertical consta de un par (Clase B) o dos pares (Clase A o Clase X) de cables que conectan todos los amplificadores SIGA-AA30/50 alojados en un gabinete independiente. Dado que las señales digitales se multiplexan, cualquier fuente de audio independiente puede dirigirse a cualquier amplificador conectado a la red. Todas las señales de comando y control del sistema de audio se distribuyen a través de la tarjeta de datos de la red.

Especificaciones

Voltaje: 24 V CC

Corriente:

• Modo de espera: 47 mA
• Alarma: 64 mA

Circuito:

• Designación: Clase B (estilo Y) o Clase A (estilo Z)
• Salida: Señal analógica de 1 VRMS
• Resistencia: 100 Ω máx.
• Capacitancia: 0,2 µF
• Resistencia EOL: 15 kΩ

Calibre de los cables: De 18 a 12 AWG (de 0,75 a 2,50 mm²), par trenzado

Capacidad del amplificador: Quince amplificadores AA30/50 por ACHS

Controladores compatibles: EAEC, AMK-RN, VM-MFK

Entorno operativo:

• Temperatura: De 32 a 120 °F (de 0 a 49 °C)
• Humedad relativa: De un 0 a un 93 % sin condensación
