KIDDE VMNOC - Tarjeta de Opción de Red / RS485 / Cableado Clase A/B

Tipo: Producto de Valor Etapa: Nuevo

Marca: KIDDE Modelo: VM-NOC

Clave TVC: KID1460034 Clave del SAT: 46191505

Meses de garantía: 12

Resumen

Para Paneles KIDDE

VM-1R

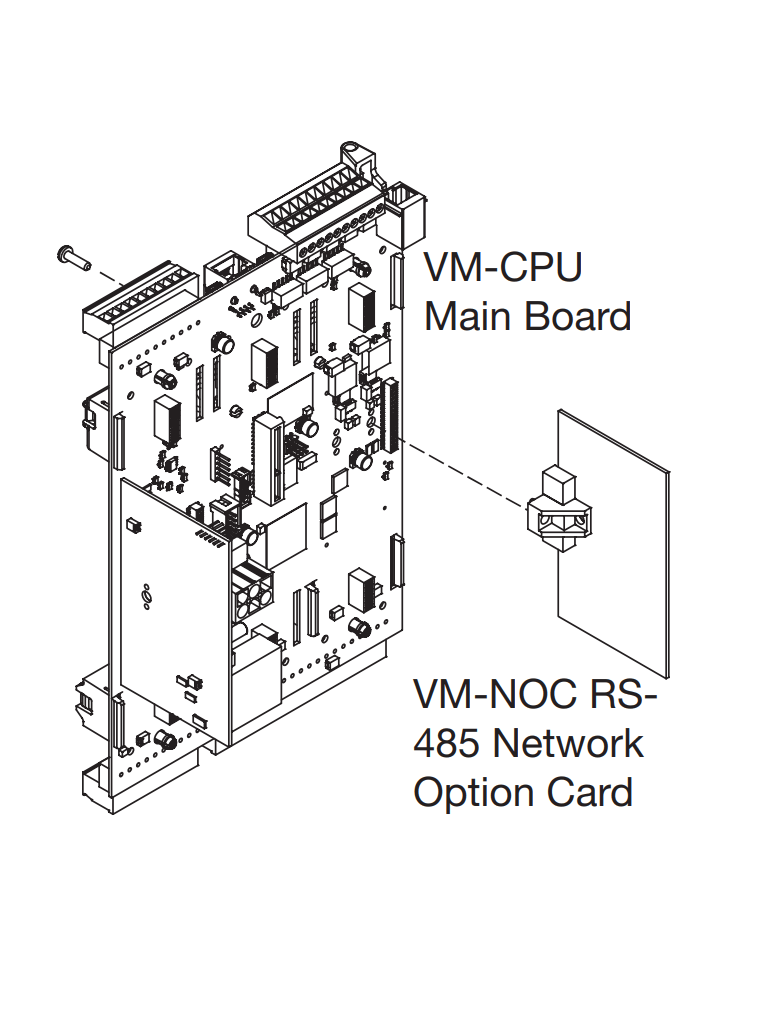

VM-NOC Tarjeta opcional de red, RS485, cableado de Clase B y Clase A.

La tarjeta opcional de red VM-NOC RS-485 se utiliza para conectar hasta ocho paneles VM-1. La tarjeta permite dos circuitos RS485 independientes para comunicaciones de datos de red y audio digital. Se admiten cables de Clase B y Clase A.

Características

Capacidad de red: Permite conectar hasta ocho paneles VM-1, lo que es ideal para instalaciones medianas a grandes.
Conexiones RS-485: Dos circuitos independientes, uno para datos de red y otro para audio digital, lo que asegura una separación clara entre estas funciones y reduce interferencias.
Compatibilidad de cableado: Soporte para Clase B (estilo radial) y Clase A (estilo loop), lo que significa que puede adaptarse a diferentes configuraciones de infraestructura existente.
Protocolo de comunicación: Utiliza RS-485, un estándar robusto para comunicaciones seriales a larga distancia, lo que lo hace adecuado para entornos industriales o comerciales.

Incluye

1 VM-NOC Tarjeta opcional de red, RS485, cableado de Clase B y Clase A.

Especificaciones

Voltaje: 24 V CC

Corriente:

Modo de espera: 98 mA a 24 V CC
Alarma: 98 mA a 24 V CC

Nivel de señal: 5 Vp-p

Designación del circuito:

Datos de red: Clase B (estilo 4), Clase A (estilo 6)
Audio de red: Clase B (estilo 4), Clase A (estilo 6)

Aislamiento:

Datos de red: Puerto A no aislado, Puerto B aislado
Audio de red: A y B de ENTRADA aislado, A y B de SALIDA no aislado

Calibre de los cables:

Par trenzado, 6 giros/pies, mín.
De 18 a 12 AWG (de 0,75 a 2,5 mm²).

Longitud del circuito: 5000 pies (1524 m) entre tres paneles

Resistencia del circuito: 90 Ω máx.

Capacitancia del circuito:

Datos de red: 0,3 µF máx.
Audio de red: 0,09 µF máx.

Paneles de control: 8 máx

Entorno operativo:

Temperatura: De 32 a 120 °F (de 0 a 49 °C)
Humedad relativa: De un 0 a un 93 % sin condensación
