KIDDE BC1 - Gabinete de Baterías / Puerta Bronce / Soporta baterías de hasta 40 Ah

Tipo: Producto de Valor Etapa: Nuevo

Marca: KIDDE Modelo: BC-1

Clave TVC: KID2360004 Clave del SAT: 26111720

Meses de garantía: 12

Resumen

Para Paneles KIDDE

VS1, VS4
FX-64, FX-1000
VM-1R

BC-1 Battery Cabinet – Black back box, Metallic bronze door. Supports up to 40AH batteries

El BC-1(R) (BC-1 bronce y BC-R rojo) Gabinete de Batería se usa para un sistema que requiere una batería clasificada sobre 17 Ah. El BC-1(R) consta de una caja para montaje en pared y puerta. El gabinete puede alojar hasta dos baterías de 24 Ah o 2 baterías de 40 Ah. El BC-1(R) proporciona un conjunto de terminales interno para el cableado de las baterías a los terminales de suministro de energía del panel de control de la alarma contra incendios.

Características

Soporta 2 baterías hasta 40Ah
Aprobación UL
Chapa

Instalación

Instale el gabinete de batería en la misma pieza que el panel de control de la alarma contra incendios control panel. Recomendamos dejar un espacio de 7,6 cm (3 pulg.) mínimo y 3,4 m (10 pies) máximo. Realice el cableado de la batería en conducto o protección equivalente contra los daños mecánicos.

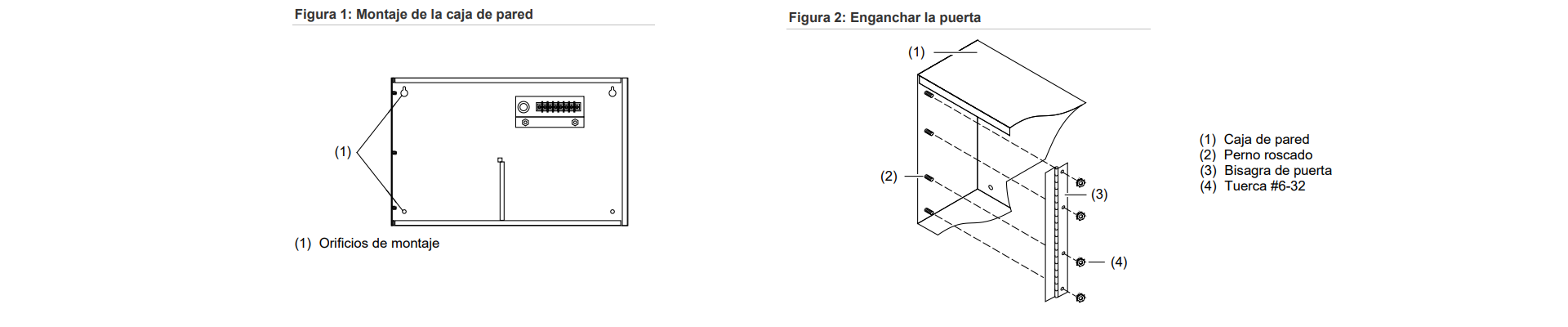

Para instalar el gabinete de batería:

Adose la caja de pared al muro usando los orificios de montaje de la parte trasera de la caja. Consulte la Figura 1. Utilice sujetadores que puedan soportar el peso completo del gabinete, incluyendo las baterías de respaldo.
Monte la puerta en la caja de pared alineando los orificios de montaje en la bisagra de la puerta a los pernos roscados de la caja de pared. Consulte la Figura 2. 3.
Asegure la puerta a los pernos usando las tuercas #6-32 que se proporcionan.

Cableado

Para terminales de suministro de baterías para paneles de control de alarma contra incendios
Terminales EN batería
Terminales FUERA de batería (con fusible)
Cable negativo (cable negro)
Puente (cable azul)
Cable positivo (cable rojo)
Fusible 8 A

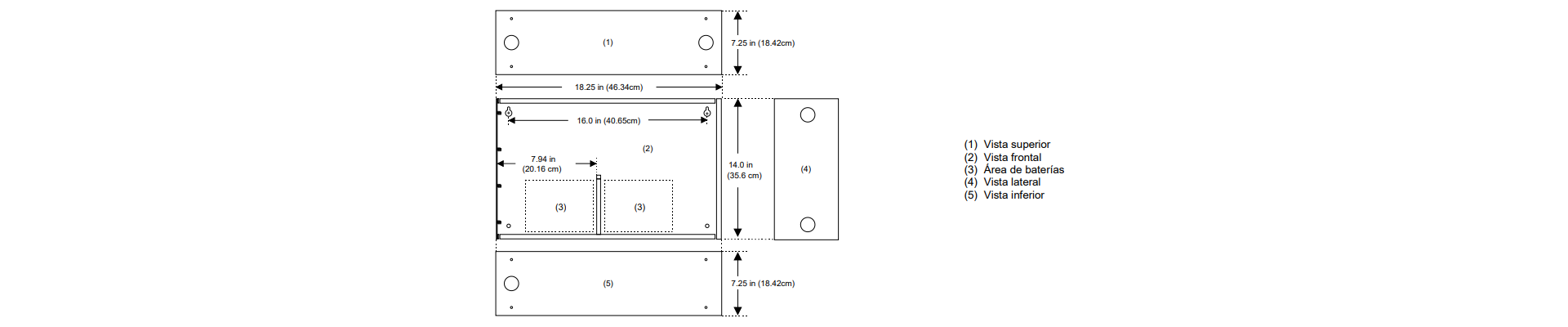

Dimensiones

Dimensiones en pulgadas y centímetros

Incluye

1 Gabinete BC-1 Battery Cabinet – Black back box, Metallic bronze door. Supports up to 40AH batteries

1 Juego de llaves (2)

1 Conjunto de terminales

1 Juego de cables para 2 baterías

Especificaciones

Valor nominal del fusible: 8 A, 32 V (un suministro de energía)

Tipo de batería:12 V, 24 a 40 Ah, plomo ácido

Tamaño del cable: 16 a 12 AWG (1,5 a 4,0 mm²)

Dimensiones: (Ancho × Alto × Profundidad): 18,25 × 14,0 × 7,25 pulg. (46,34 × 35,6 × 18,42 cm)

Ambiente de operación:

Temperatura: 0 a 49°C (32 a 120°F)
Humedad relativa: 0 a 93% sin condensación
