KIDDE SIGAAA50 - Amplificador de Audio Inteligente 50 Watts

Resumen

Para Paneles KIDDE

• VM-1R

SIGA-AA50 Amplificador de audio inteligente de 50 watts

Los amplificadores SIGA son amplificadores de audio conmutados de alta eficiencia, disponibles en potencias de 30 y 50 vatios. Cuentan con dos canales de entrada que admiten aplicaciones de audio de canal doble o monocanal. La flexibilidad de aplicación en proyectos de amplificadores se ve reforzada por la posibilidad de niveles de entrada de 1 Vrms o 25 Vrms. Esto permite que los amplificadores SIGA obtengan su entrada de una señal de nivel de línea o de la salida de otro amplificador de 25 Vrms. Esta característica proporciona una gran flexibilidad de aplicación, lo que ayuda a satisfacer las necesidades del proyecto. La selección del canal de entrada se realiza mediante la programación del software del sistema, que se transmite al amplificador mediante un circuito de datos Signature. Esto reduce los requisitos de interconexión de cableado al reducir el número de módulos de control necesarios.

Cada amplificador permite conectar un amplificador de respaldo. Se puede realizar un respaldo individual de los amplificadores o compartir uno de ellos. Además de los amplificadores de respaldo, cada amplificador SIGA incorpora un generador de tonos de 1 kHz que se activa en caso de fallo de entrada o si no se dispone de un amplificador de respaldo.

Funciones

Especificación de ingeniería

Los amplificadores remotos del sistema deben comunicar su estado directamente al panel de control principal. No se permite la monitorización externa. Cada amplificador debe ser compatible con audio de doble canal. Los amplificadores deben admitir señales de entrada en línea y un generador de tonos de respaldo de 1 kHz integrado que se activa automáticamente al perder la señal de entrada. Cada amplificador debe tener un amplificador de respaldo. Debe ser posible configurar el amplificador de respaldo o de reserva en caso de pérdida de la señal de entrada.

 Aplicación

Los amplificadores Signature son ideales para aplicaciones de audio distribuidas y pequeñas aplicaciones con bancos de señal centralizados. La salida de audio se puede configurar a 25 Vrms o 70 Vrms en configuraciones de cableado de Clase B o Clase A. Los altavoces se pueden conectar directamente a la salida del amplificador o esta puede funcionar como una salida vertical de audio a los módulos Signature, donde se selecciona la zona de los altavoces. Cada amplificador incorpora un generador de tonos de 1 kHz y permite la instalación de un amplificador de respaldo. Si un amplificador pierde su señal de entrada, la salida se conectará a un amplificador de respaldo. Si no hay amplificador de respaldo o la salida del amplificador de respaldo no está disponible, la salida recibirá el tono interno de 1 kHz como señal de evacuación. Los LED de estado integrados proporcionan una rápida indicación visual del estado del amplificador, incluyendo amplificador de potencia, habilitado, modo de respaldo, amplificador activo y comunicaciones normales.

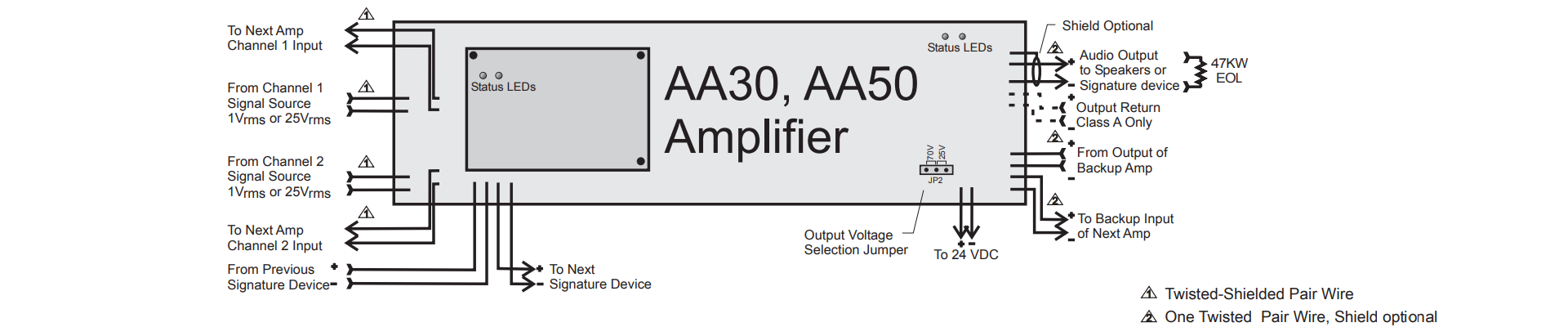

Cableado

Cableado

Especificaciones

Corriente:

• En espera: 2 mA a 24 V
• Activa: 2,8 A a 24 V de carga completa

Potencia de salida: 50 vatios a 25 VRMS o 70 VRMS

Voltaje: 24 VCC

Impedancia de falla a tierra: 0,1 Ω o menos

Respuesta de frecuencia: ULC: 400 Hz a 4 kHz a −3 dB. ULI: 800 Hz a 2,8 kHz

Distorsión armónica: < 5%

Entrada:

• Canal 1 entrada dual: 1 VRMS o 25 VRMS máximo
• Canal 2 entrada dual: 1 VRMS o 25 VRMS máximo

Configuración: Clase B (Estilo Y) o Clase A (Estilo Z)

Resistencia EOL: 47 kΩ

Cajas compatibles: APS6A, APS10A.

Fuentes de alimentación compatibles: Alimentación del sistema, BPS6A/10A, APS6A/10A

Circuito de datos Signature:

• Direcciones: 2 direcciones de módulo
• Emulación: Módulo CC2 de la serie Signature

Tamaño máximo del cable: 12 a 18 AWG (0,75 a 2,5 mm²)

Tono de respaldo: 1 kHz

Entorno de funcionamiento:

• Temperatura: 0 a 49 °C (32 a 120 °F).
• Humedad: 0 a 93 %, N.C.
