PRAIM16C8 - Módulo de Interfaz de Control 16x8

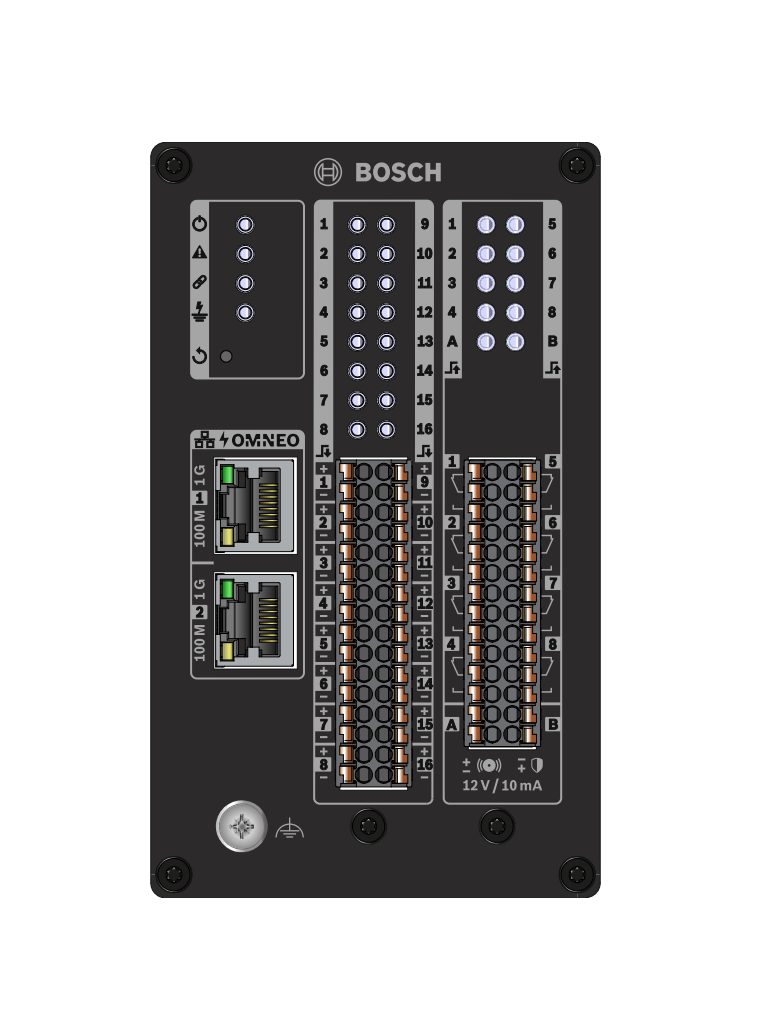

PRA-IM16C8 Módulo de interfaz de control, 16x8

Módulo de interfaz de control de uso general conectado a la red con alimentación PoE.

Número de pedido PRA-IM16C8 | F.01U.378.929

El módulo de interfaz de control PRA-IM16C8 añade entradas de control configurables y supervisadas, salidas de control sin tensión y salidas supervisadas de activación hacia el sistema PRAESENSA. Estas entradas y salidas de contacto proporcionan la conectividad lógica sencilla de un sistema PRAESENSA a equipos auxiliares, como sistemas de alarma de incendios, lámparas estroboscópicas, indicadores o relés de altavoces.

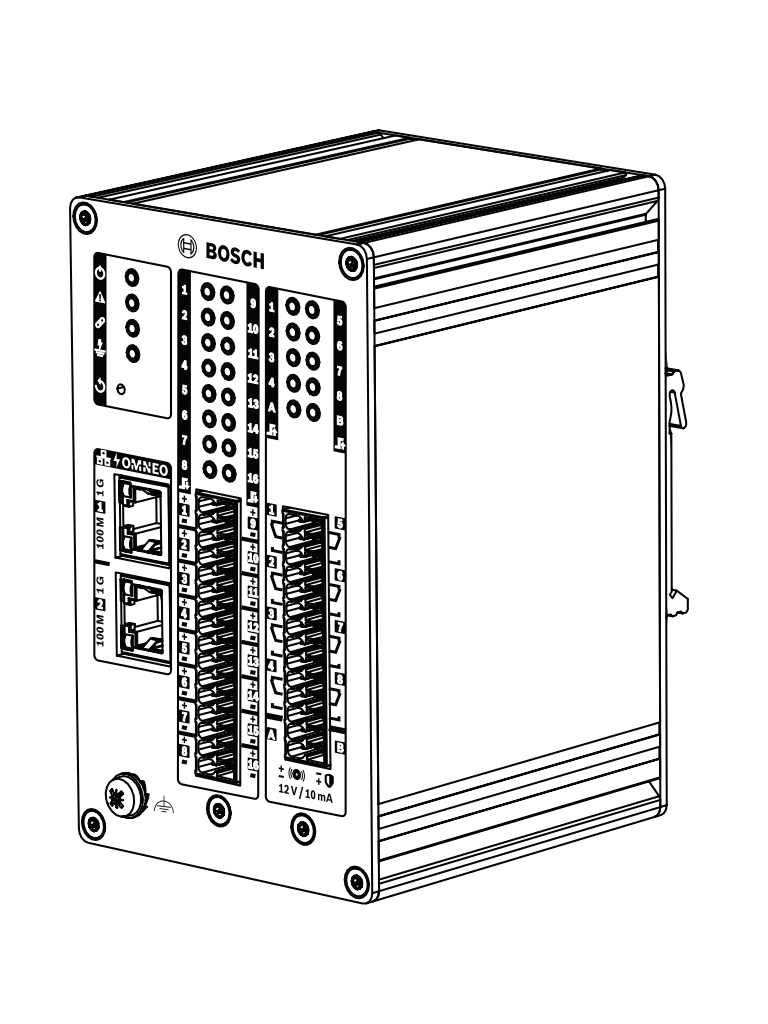

La carcasa PRA-IM16C8 permite la instalación de carriles DIN cerca del equipo auxiliar para interconexiones cortas. El módulo sólo requiere una conexión a una red IP OMNEO con alimentación a través de Ethernet (PoE) para comunicación y alimentación combinadas.

Funciones

Conexión de red IP

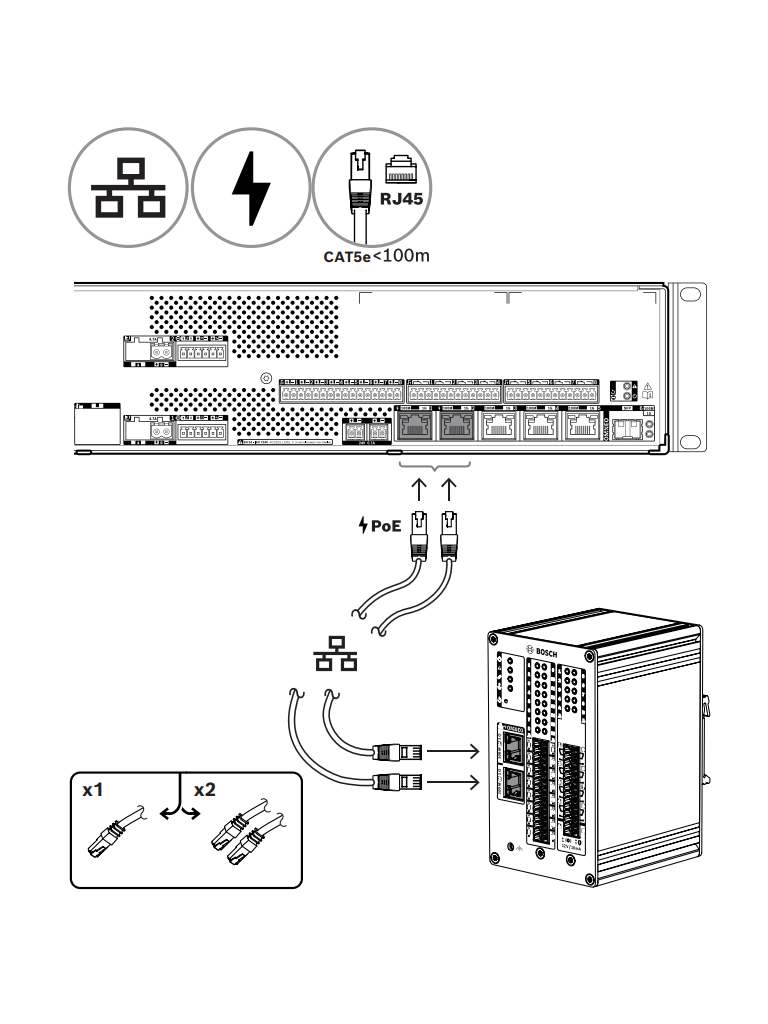

• Conexión directa a la red IP. Un cable CAT5e blindado es suficiente para la alimentación a través de Ethernet y para intercambio de datos.
• Conecte un segundo cable CAT5e blindado para una doble redundancia de la red y de alimentación.
• Un switch de red integrado con dos puertos OMNEO permite conexiones en bucle con dispositivos adyacentes que proporcionan PoE. Admite Rapid Spanning Tree Protocol (RSTP) para habilitar la recuperación de errores en enlace de red.

Salidas y entradas de control de uso general

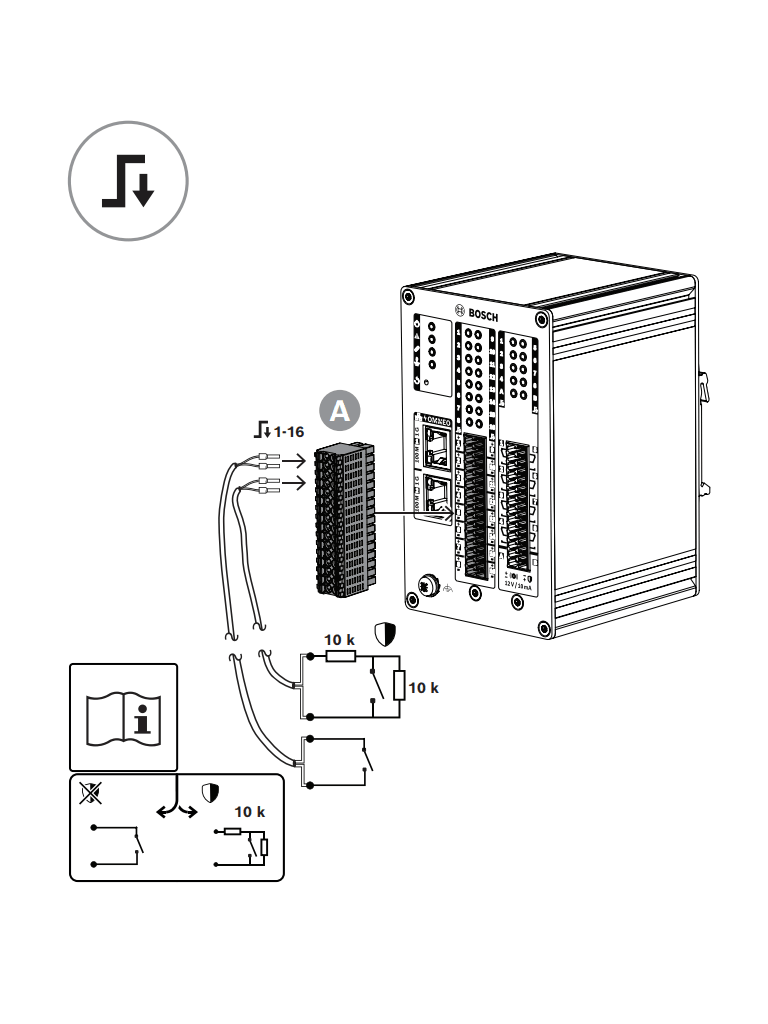

• Dieciséis entradas de control reciben información sobre el cierre de contactos desde sistemas externos con supervisión de conexión configurable.
• Ocho contactos de relé sin tensión y con polo único de dos posiciones (SPDT) para activar dispositivos externos.

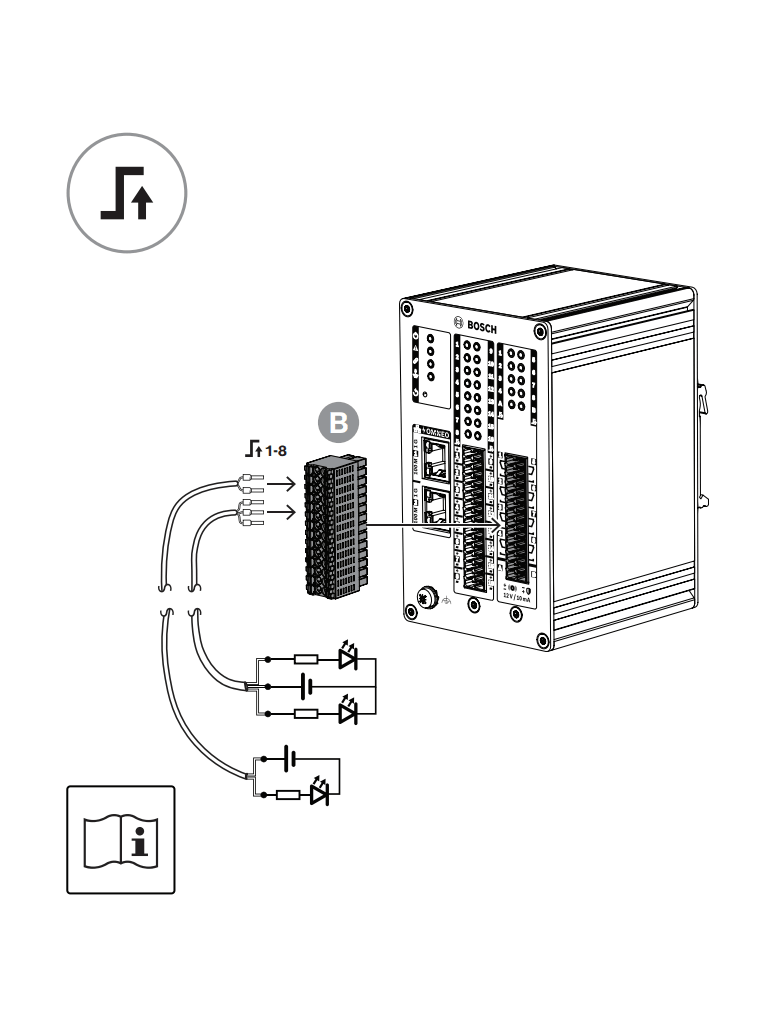

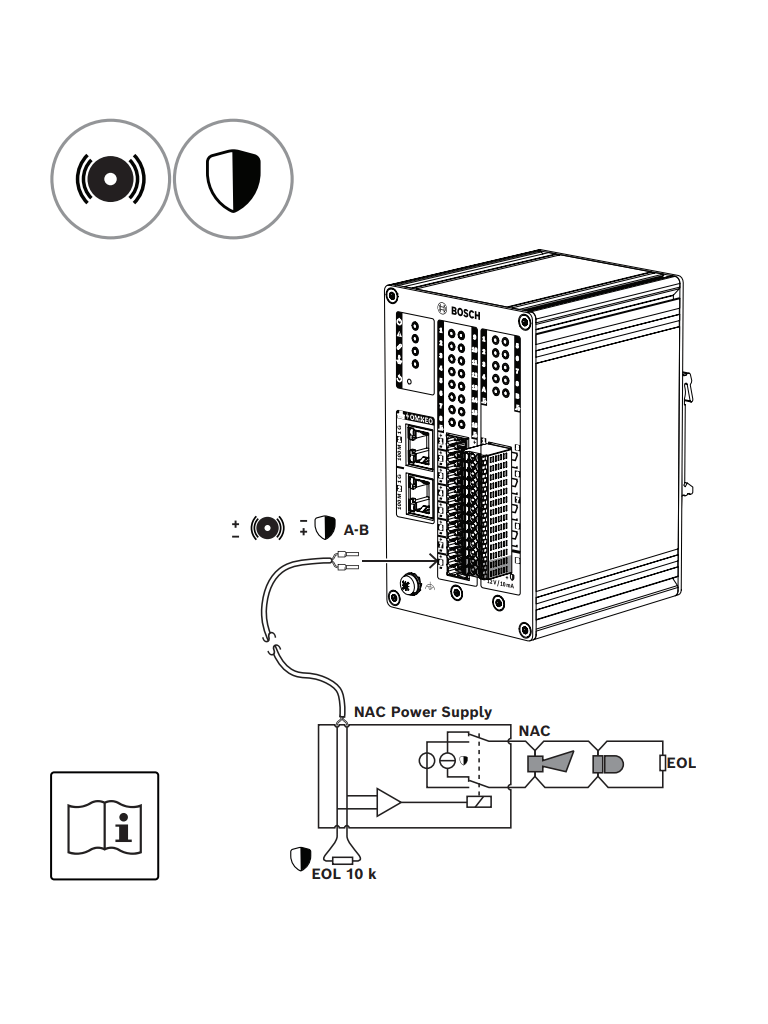

• Dos salidas de activación supervisadas de 12 V para activar un amplificador para los circuitos de dispositivos de notificación (NAC), como lámparas estroboscópicas y bocinas. La supervisión se realiza mediante inversión de polaridad en combinación con una resistencia de final de línea.
• La entrada de control y las funciones de salida son configurables en el software.

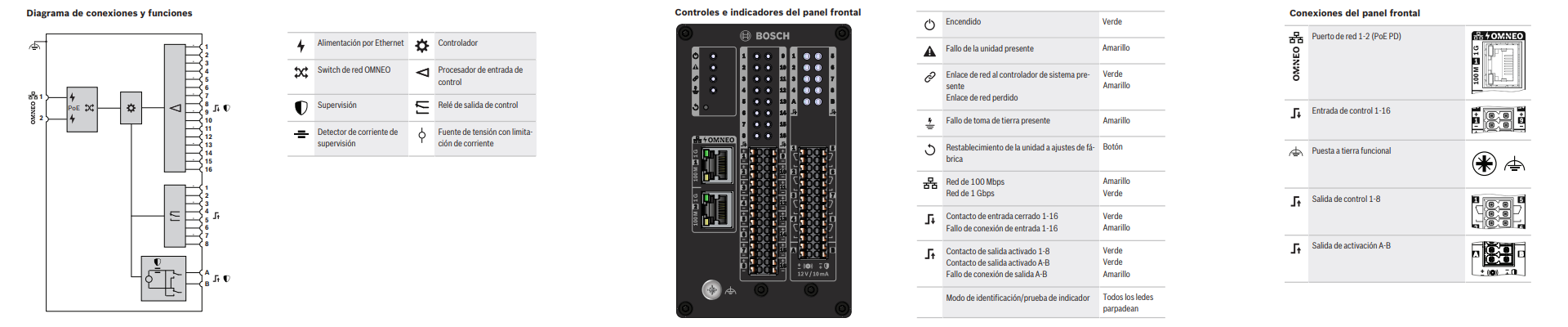

• Los ledes indican el estado de funcionamiento y el estado de fallo de todas las entradas y salidas.

Instalación

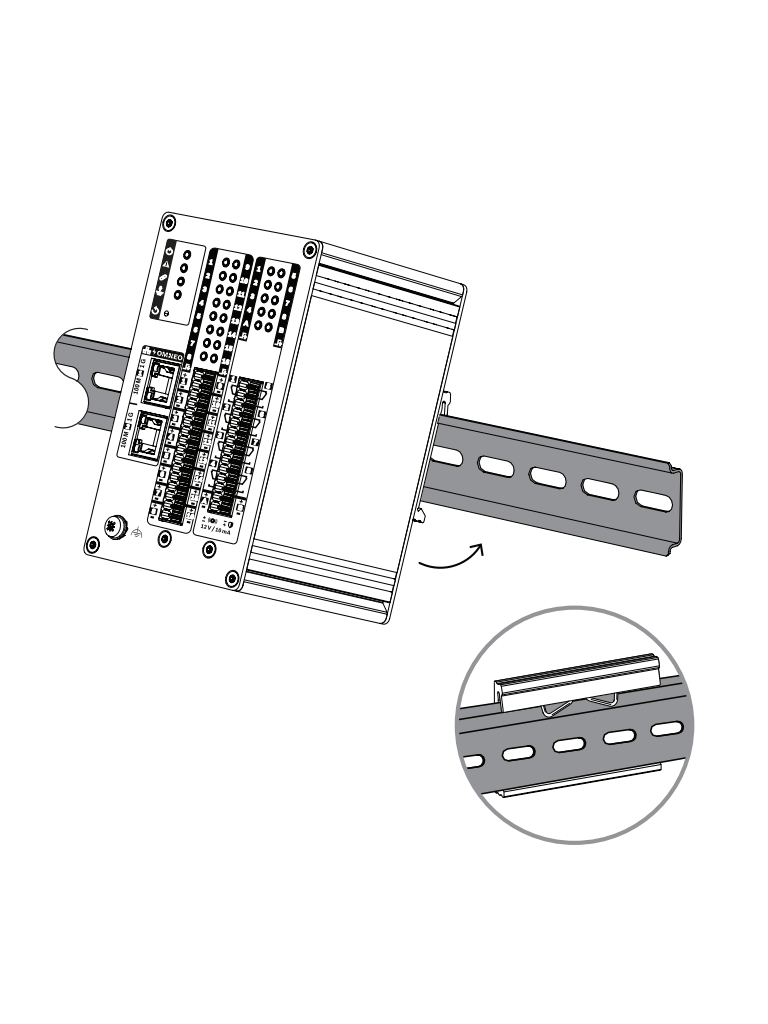

• La carcasa compacta para montaje en carril DIN permite una instalación sencilla en la mayoría de aplicaciones y entornos.
• Bloques de terminales de resorte enchufables para facilitar la conexión de los cables.

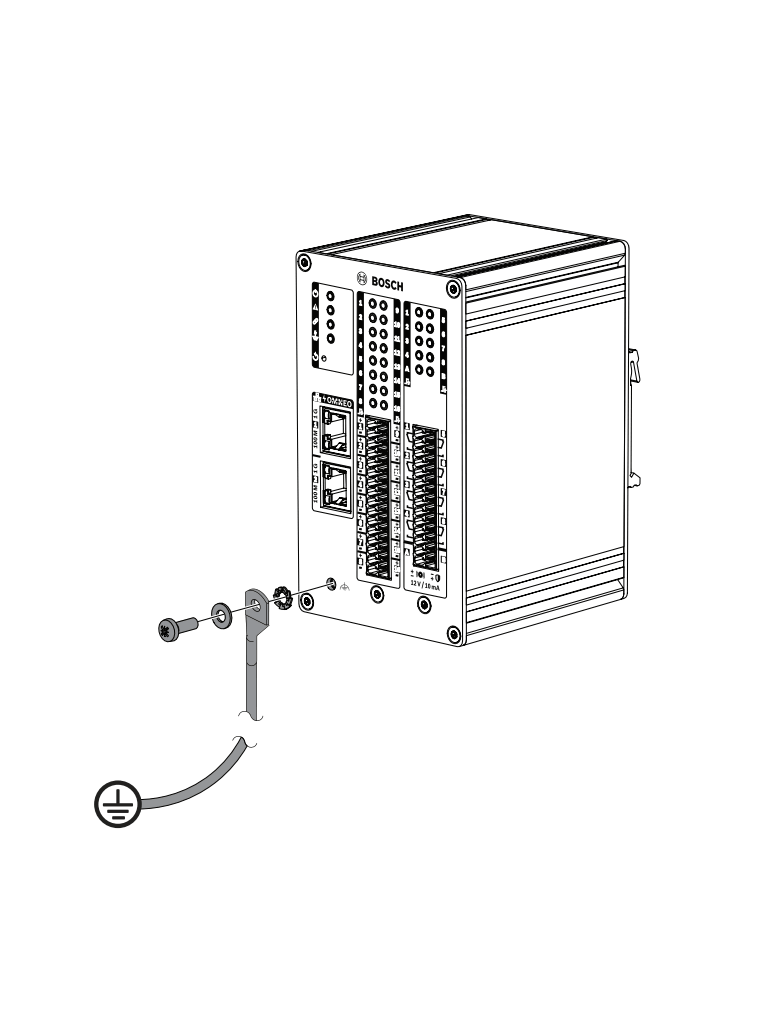

• Supervisión de conexión de las entradas de control, salidas de activación y conexiones de red, incluida la supervisión de cortocircuito a tierra.

Especificaciones para arquitectos e ingenieros

El módulo de interfaz de control de red IP está diseñado exclusivamente para su uso con sistemas Bosch PRAESENSA. El módulo proporciona una interfaz para recibir las acciones de control de los interruptores externos y para activar los circuitos de control externos. La comunicación de datos de control utilizará OMNEO con puertos Ethernet duales para la conexión de red redundante, compatible con RSTP y cableado en bucle. Podrá recibir alimentación por Ethernet (PoE) a través de una o ambas conexiones de red. La carcasa con carril DIN proporciona bloques de terminales desmontables para conectar 16 entradas de control configurables para fines generales con supervisión de conexión, ocho contactos de relé (SPDT) de polo único, libres de tensión y dos salidas de activación para amplificadores NAC con supervisión de conexión de polaridad invertida. El módulo de interfaz en control se certifica para EN 54‑16 e ISO 7240‑16, cuenta con marcado CE y cumple la Directiva RoHS. La garantía mínima es de tres años. El módulo de interfaz de control debe ser Bosch PRA-IM16C8.

Especificaciones clave

Cifrado: TLS

Dimensiones (Alto x Ancho x Fondo) (mm): 131 x 78 x 100 mm

Número de entradas de control: 16

Número de salidas de control: 8

Peso (kg): 0.57 kg

Protección: Dispositivo de control

Protocolos/estándares: TCP/IP

Temperatura de funcionamiento (°C): -5 – 50 °C
