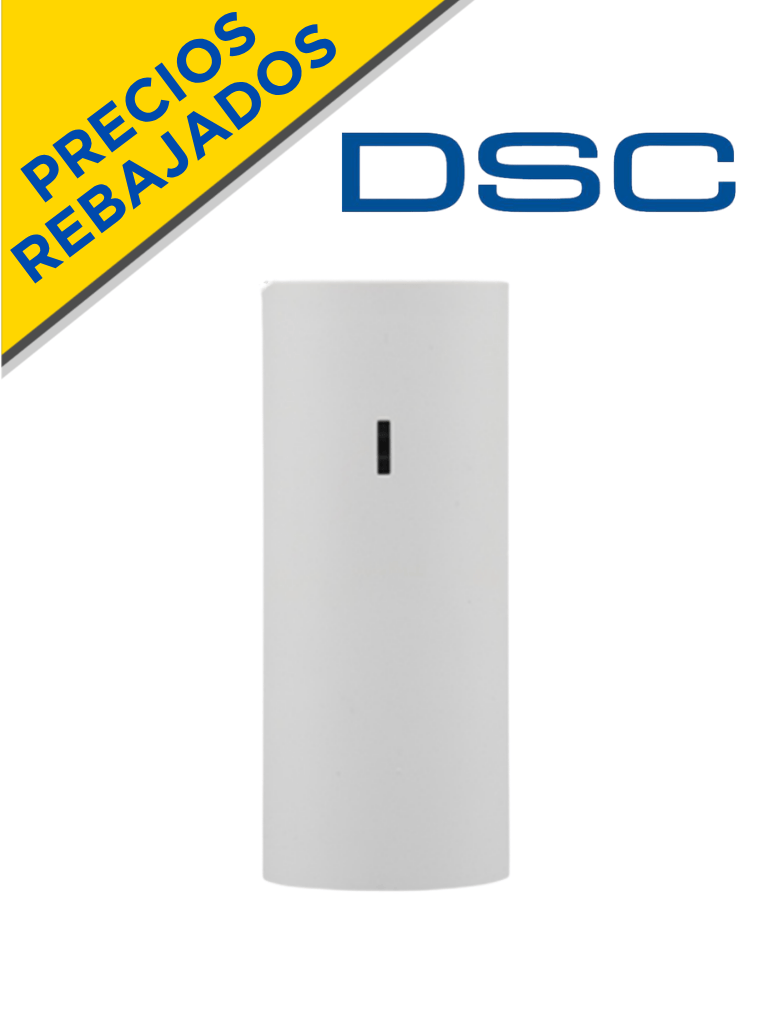

Módulo de Entrada/Salida PowerG+ PG-IO9MC
Descripción
Módulo I/O con contacto magnético PowerG.
Este módulo versátil reúne la automatización y la seguridad en un solo dispositivo. Con opciones de entrada/salida configurables (2 entradas y 2 salidas de forma predeterminada, o conmutables a 4 entradas), admite el control de dispositivos de terceros, como abridores de puertas de garaje o portones. El contacto magnético incorporado agrega una capa adicional de protección perimetral, lo que lo hace ideal para asegurar puntos de acceso en entornos residenciales y comerciales.
Paneles Compatibles:
- IQ Panel 4
- IQ4 NS
- IQ Hub (versión 4.6.0 o superior)
Nota: este dispositivo NO es magnético inalámbrico y no incluye imán, solo es de entradas y salidas cableadas.
Características Principales
- Bloqueo de distribuidores
- Autenticación de dos factores
- Comunicación PowerG bidireccional con el panel de control
- Detección de manipulación de la cubierta frontal y la cubierta posterior
- El mensaje de supervisión periódica se transmite automáticamente al panel de control a intervalos regulares.
- Indicación LED de intensidad de la señal durante la instalación
- Transmisión discreta de mensajes de supervisión
- Tecnología de acceso múltiple por división de tiempo de espectro ensanchado con salto de frecuencia bidireccional PowerG (FHSS-TDMA)
- Informes de batería
- Indicación de batería baja
- Operación seleccionable por el usuario de la entrada auxiliar como Normalmente abierta, Normalmente cerrada, Fin de línea (EOL) o Doble EOL
- Detección y generación de informes de temperatura
- Configuración predeterminada de dos entradas/dos salidas. La configuración puede modificarse a 4 entradas si es necesario.
- Los paneles compatibles con PowerG+ incluyen IQ Panel 4/IQ4 NS/IQ Hub 4.6.0. Las funciones de PowerG+ no estarán disponibles en dispositivos registrados en paneles que no sean compatibles con PowerG+ ni en paneles que no tengan una versión compatible con PowerG+. Estos dispositivos se registrarán en modo heredado (de reserva).
Especificaciones Técnicas
Rendimiento y Compatibilidad Eléctrica:
- Bandas de Frecuencia: 912–919 MHz
- Potencia Máxima de Transmisión: +14 dBm @ 868 MHz / +14 dBm @ 915 MHz
- Modulación: GFSK (Gaussian Frequency Shift Keying)
- Protocolo de Comunicación: PowerG (seguro y robusto)
Alimentación y Consumo:
- Tipo de Batería: Litio 3V CR123A (solo GP o Duracell)
Duración de Batería:
- 3 años (uso típico en configuración 2 entradas / 2 salidas)
- 5 años (uso típico en configuración de 4 entradas)
- Umbral de Batería Baja: 2.4 V a 25°C
- Voltaje Nominal de Operación: 3 V
- Corriente Mínima: 2 µA
- Corriente Máxima: 70 mA
Condiciones Ambientales:
- Temperatura de Operación: 0°C a 49°C (evaluado UL/ULC)
- Temperatura de Almacenamiento: -20°C a 70°C (no evaluado UL/ULC)
- Humedad Relativa: Hasta 93% sin condensación
Entradas:
- Resistencia de Cable: Hasta 100 Ω
- Capacitancia de Cable: Hasta 1 nF (máx. 10 m con cable calibre 20–22 AWG)
- Resistencia de Supervisión EOL (opcional): 5.6 kΩ, calibrable entre 2.5 kΩ y 12 kΩ
- Estado OFF: Hasta 15 VDC (circuito abierto, ~20 µA de fuga)
- Estado ON: Hasta 1 A (circuito cerrado, caída de ~0.25 V en terminales)
Dimensiones y Diseño:
- Dimensiones (L x A x P): 89 mm x 37 mm x 30 mm
- Peso (con batería): 53 g
- Color: Blanco
- Resistencia EOL para entrada auxiliar: 5.6 kΩ
