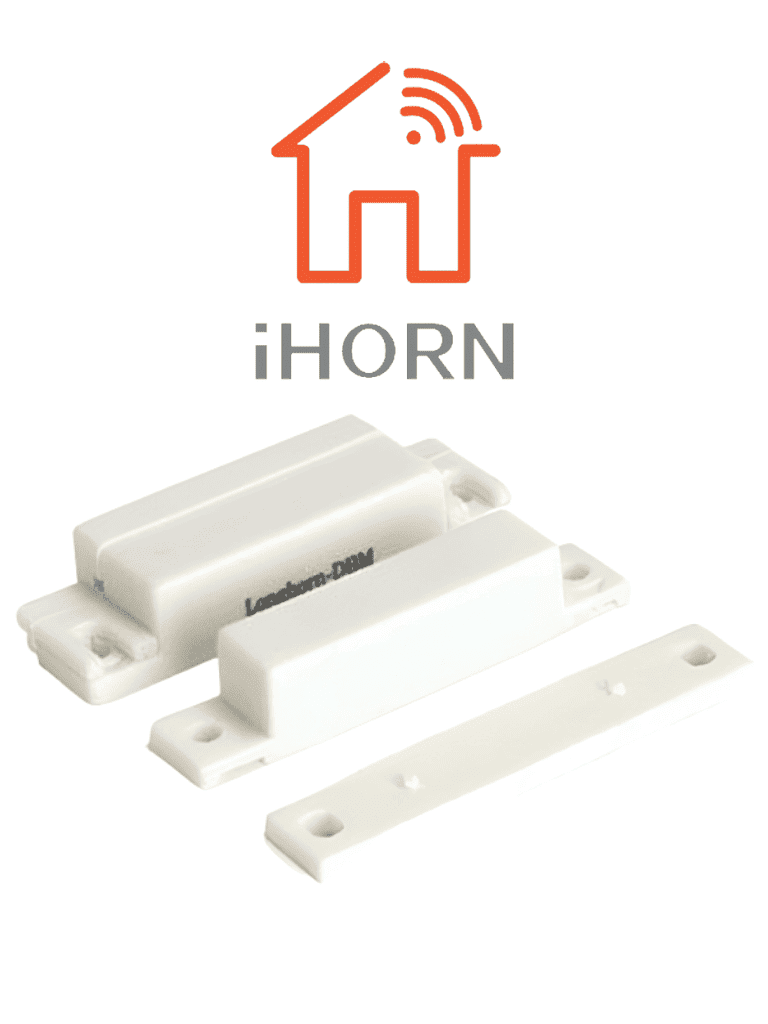

IHORN HO03 - Contacto Magnético Alámbrico / Compatible Con DSC / RISCO / IHORN / Salida NC
Marca:
HORN
Modelo:
HO-03
Clave TVC:
LGH018012
Clave del SAT:
46171602
Meses de garantía:
12
Guías y soporte técnico en Foro TVC
Información General
Descripción
El IHORN HO-03 Contacto magnético cableado tradicional para proteger puertas y ventanas en paneles de intrusión que soporten zonas cableadas en su tarjeta de conexiones. compatible con todo tipo de panel de alarma en soluciones de tipo cableado tradicional.
Características:
- Diseño Compacto: Fabricado en plástico ABS de alta resistencia en color blanco, diseñado para pasar desapercibido en marcos de puertas.
- Fijación Versátil: Permite la instalación mediante tornillos o cinta adhesiva de doble cara de alta adherencia.
- Conexión por Tornillo: A diferencia de otros que traen cables cortos, este modelo suele permitir la conexión directa de los cables a sus terminales internas, facilitando una instalación más limpia.
- Larga Vida Útil: El mecanismo magnético está diseñado para resistir miles de aperturas sin desgaste mecánico.
Especificaciones Técnicas
- Contactos magnéticos de montaje en superficie.
- Sensor Normalmente Cerrado N.C.
- GAP >= 17 mm.
- Montaje adhesivo.
- Terminales chapados en oro para una vida útil y confiabilidad más prolongadas.
- Terminales de tornillo.
- La cubierta oculta los tornillos de montaje, el bloque de terminales y los cables.
- Interruptor de un solo polo tiro doble, chapado en iridio para tener un alto punto de fusión y dureza Vickers para un mayor manejo de la potencia y una vida útil más larga.
- Para circuitos cerrados.
- Voltaje: <= 500 mA@ <= 100 VDC, 3 W
- Color blanco.
- Material: Plástico ABS (Retardante de fuego)
Funcionamiento
DIAGRAMA DEL DISPOSITIVO
Instrucciones de instalación
- Ubicar el sensor en la posición requerida, ya sea ventana o puerta.
- Utilizar cable de 2 hilos 2X22 no polarizado para alarma.
- Conectar los hilos desde el sensor hasta la zona determinada y terminal GND dentro del Panel de alarma.
- Revisar que los dos hilos queden perfectamente conectados a los tornillos en el contacto magnético.
- Conectar en serie la resistencia requerida para compatibilidad del panel de alarma y el funcionamiento sea el correcto.
- Cuando la separación ente ambos cuerpos magnéticos sea mayor a los 20 mm, se activara la alarma
- Activa la sirena hasta que sea atendida la emergencia como corresponda en el sitio de la intrusión.
- La instalación correcta evitara visitas no necesarias.
Compatibilidad
- DSC
- AJAX (utilizando AJX1200004 ó AJX1200005)
- BOSCH
- RISCO
- Etc. (Todos los paneles de alarma con entrada de zonas cableadas convencionales)
