BOSCH M_MODULO REMOTO DE ADMINISTRACION DE LLAMADA PRAESIDEO

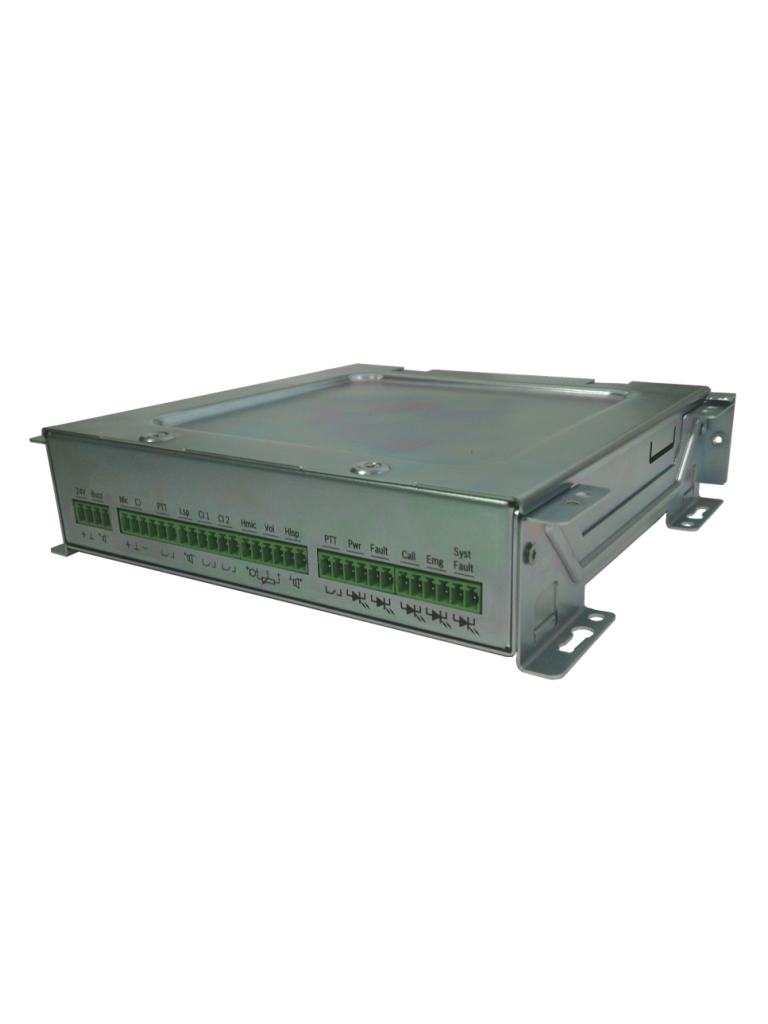

Módulo remoto de la estación de llamada Praesideo

El PRS-CSRM es un módulo con las mismas funciones que la estación de llamada remota, PRS-CSR, pero sin la carcasa y otros componentes. Se trata de un bloque de generación que se usa para crear estaciones de llamada o centrales. Se conecta directamente mediante un cable CAT-5 a la interfaz de estación de llamada, PRS-CSI, que forma parte de la red óptica Praesideo. El cable CAT-5, que transfiere el audio digital y los datos de control, puede tener una longitud de hasta 1 km. La longitud del cable CAT-5 no forma parte de la longitud de la red de fibra óptica Praesideo. De esta forma se aumenta de manera significativa la longitud global posible de la red. El dispositivo PRS-CSRM puede ampliarse con hasta 16 teclados (LBB 4432/00 o PRS-CSKPM), cada uno con ocho teclas configurables. También es posible la ampliación con un teclado numérico (PRS-CSNKP).

Funciones básicas

El módulo de la estación de llamada tiene una conexión para un micrófono supervisado. Un limitador y un filtro de voz mejoran la inteligibilidad y evitan que se produzcan cortes en el audio. Tiene un regulador de volumen para el altavoz de control y los auriculares. La reproducción de un tono o un mensaje pregrabado en el módulo se puede controlar mediante un altavoz o unos auriculares conectados. Cuando se conectan los auriculares, estos sustituyen al micrófono y al altavoz. La estación de llamada cuenta con un procesador digital de llamada (DSP) para las funciones de procesamiento de audio, incluidos los ajustes de sensibilidad, del limitador y de la ecualización paramétrica.

El módulo de la estación obtiene la alimentación de la unidad de interfaz mediante el cable CAT-5, pero también cuenta con una conexión de fuente de alimentación local para casos extremos con un cable muy largo y muchos teclados. Los teclados de la estación de llamada se pueden conectar al módulo a través de la comunicación de datos en serie.

El módulo proporciona alimentación a los teclados. La estación de llamada remota es un sistema completamente supervisado y admite el funcionamiento con protección frente a fallos. Incluso si el controlador de red Praesideo falla, la estación de llamada puede realizar llamadas de emergencia.

Controles e indicadores

Estos elementos los debe proporcionar el instalador.

Interconexiones

• Entrada de fuente de alimentación externa y 2 entradas de control.
• Interfaz de fuente de alimentación y datos en serie para teclados de estación de llamada.
• Micrófono.
• Altavoz.
• Zumbador.
• Auriculares.
• Control de volumen para altavoces/auriculares.
• Entrada de control (para el botón "pulsar para hablar").
• Cinco salidas de control (para LED de estado).

Certificados y homologaciones

• Seguridad Conforme a IEC 60065/EN 60065.
• Inmunidad Conforme a EN 55103-2.
• Emisiones Conforme a EN 55103-1/FCC-47 parte 15B.
• Emergencia Conforme a EN 60849, EN54-16 e ISO7240-16.
• Navegación marítima Conforme a IEC 60945 (salvo la prueba de rocío de sal).

Piezas incluidas

• 1 Módulo de estación de llamada remota PRS-CSRM.
• 1 Juego de conectores.

Nota: Módulo remoto de la estación de llamada

Praesideo Módulo para estación de llamada remota personalizada, conexiones para micrófono, botón "pulsar para hablar", altavoz de supervisión, para conectar a una unidad PRS-CSI mediante un cable CAT-5.

Número de pedido: PRS-CSRM.

Principales básicas

• Se conecta a la interfaz de estación de llamada través de un cable CAT-5.
• Hasta 1 km desde la red de fibra óptica Praesideo.
• Conexión para teclados.
• Conexión para transductores y LED de estado.
• Carcasa de metal estable.

Especificaciones

Eléctricas

• Consumo de energía 4 W a 48 V sin teclados.
• Fuente de alimentación externa: De 18 a 56 VCC.

Micrófono

• Sensibilidad: De -63 a -48 dBV.
• Relación S/R > 60 dB a -55 dBV.
• Respuesta de frecuencia: De 340 Hz a 14 kHz (-3 dB).

Salida del altavoz

• Señal/ruido 80 dB ±3 dB máx.
• Impedancia: De 8 a 32 ohmios.
• Alimentación 100 mW típico, 300 mW máx.

Auriculares

• Sensibilidad de entrada: De -52 a -37 dBV.
• Impedancia de los auriculares > 16 ohmios.
• Salidas de estado: 5 de drenaje/colectores abiertos.
• Corriente máxima (interna) 10 mA por patilla; 30 mA en total.
• Tensión máx. 56 V por patilla.
• Corriente de colector máxima 100 mA por patilla de salida.
• Entradas de control 2.
• Funcionamiento Contacto de cierre (con supervisión).

Mecánicas

• Dimensiones (Al. x An. x Pr.) 43 x 183 x 164 mm (1,69 x 7,20 x 6,46 pulg.).
• Peso 0,8 kg (1,76 libras).
• Montaje Carcasa de metal apilable.

Medioambientales

• Temperatura de funcionamiento: De -5 ºC a +55 ºC (de +23 ºF a +131 ºF).
• Temperatura de almacenamiento: De -20 °C a +70 °C (de -4 °F a +158 °F).
• Humedad Del 15% al 90%.
• Presión de aire De 600 a 1.100 hPa.
