BOSCH F_MT1224R- SIRENA MULTITONO/ OCHO PATRONES DE TONO/ DOS NIVELES

Aparato electrónico multitono MT-12/24-R

El dispositivo Wheelock MT ‑ 12/24-R es audible dispositivo indicador de alarma diseñado para cumplir con especificaciones de patrones temporales sin requerir un mecanismo de código adicional. Ofrece una selección de ocho patrones de tono y dos niveles de salida de sonido,los los patrones temporales (código 3) de bocina y tono cumplen con ANSI / Requisitos NFPA / ISO para emergencias estándar señalización de evacuación. El rango de temperatura extendido Satisface todas las aplicaciones en exteriores de clima severo.

Certificaciones y aprobaciones

Cooper Wheelock, Inc. posee estos listados y Aprobaciones:

Certificación de región

USA  UL

• UCST: dispositivos de señal audible, señal general (UL464).
• ULSZ: señal audible Electrodomésticos (UL464)
• CSFM vea nuestro sitio web

Canada  ULC

• ULSZC: dispositivos de señal audible y
• Accesorios, alarma contra incendios

Notas de instalación / configuración

Productos compatibles

Los siguientes productos son compatibles con Aparato electrónico MT ‑ 12/24-R:

Descripción del producto a Controlar:

Paneles

• Compatible con todas las series G de Bosch, serie 6000, 2000 Series, DS7400Xi y DS7400XiV4, DS7080iP ‑ 32, Paneles de control de las series DS7200 y DS70601.
• D70222 FACP convencional.
• D70243 FACP direccionable.
• D7024 FACP convencional.
• D80244 FACP analógico.
• D91244 FACP direccionable.
• D10024A4 FACP analógico.

Módulos

• SM ‑ 12/24 ‑ R Módulo de sincronización (rojo).
• DSM ‑ 12/24 ‑ R Módulo de sincronización dual (rojo).
• RSSP ‑ 121575W ‑ FR Placa estroboscópica de actualización (12 V).
• RSSP ‑ 241575W ‑ FR Luz estroboscópica de modificación de candela fija placa (24 V).
• RSSP ‑ 24MCW ‑ FR Luz estroboscópica de modificación múltiple placa (24 V).
• RSSP ‑ 24MCWH ‑ FR Luz estroboscópica de retroalimentación de alta candela placa (24 V).

Nota: Las placas estroboscópicas de retroadaptación están disponibles en 12 V o Modelos de 24 V. Elige un modelo con el correcto voltaje para el panel de control que se está utilizando. Referirse a uso como dispositivo combinado.

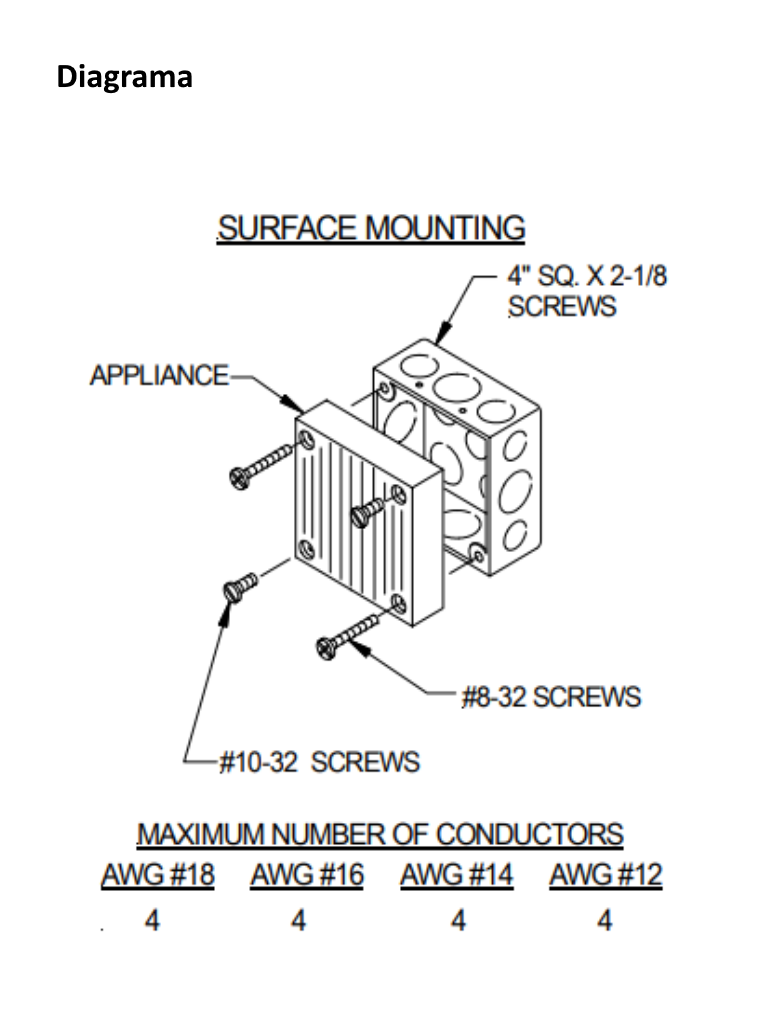

Consideraciones de montaje

Aplicaciones en ambientes exteriores o severos para una aplicación al aire libre o un ambiente severo

(NEMA 3R), estos dispositivos multitono encombinación con una caja posterior IOB para interiores o exteriores debe montarse en una pared plana de modo que la pared cubre toda la superficie posterior de la caja posterior, los la caja posterior debe tener sus agujeros de drenaje apuntando hacia el

suelo. Los golpes de gracia en la superficie posterior de la espalda la caja debe permanecer intacta.

El orificio ciego en la parte superior de la caja posterior está dimensionado para un conducto de media pulgada y conector a juego. Una adecuada se debe usar un conducto hermético.

Usar como dispositivo combinado

Cuando se requieren aparatos combinados, estos los dispositivos multitono se pueden usar con

RSSP ‑ 121575W ‑ FR (12 V, 15/75 cd), RSSP ‑ 241575W ‑ FR (24 V, 15/75 cd), RSSP ‑ 24MCW ‑ FR

(24 V, 15 cd, 30 cd, 75 cd o 110 cd), o RSSP ‑ 24MCWH ‑ FR (24 V, 135 cd o 185 cd) Adaptación

Placas estroboscópicas que están diseñadas para cumplir o superar el últimos requisitos de NFPA 72, ANSI 117.0 y UL 1971. Los dispositivos multitono y la luz estroboscópica retroadaptada las placas también son compatibles con el SBL2 ‑ R Retrofit Caja posterior del dispositivo.

Cableado

Los terminales de entrada aceptan cables con diámetros, entre 18 AWG y 12 AWG (ISO 0.75 mm2 y 4 mm).

Partes incluidas

Cuant. Componente

• 1 aparato electrónico.
• 1 paquete de hardware.
• 1 paquete de literatura.

Nota:  Aparato electrónico multitono MT-12/24-R

El dispositivo Wheelock MT ‑ 12/24-R es audible dispositivo indicador de alarma diseñado para cumplir con especificaciones de patrones temporales sin requerir un mecanismo de código adicional. Ofrece una selección de ocho patrones de tono y dos niveles de salida de sonido.

Número de pedido: MT-12/24-R

Principales características

• Selección seleccionable en campo de ocho a nivel nacional y señales de alerta reconocidas internacionalmente.
• Dos niveles de salida de sonido seleccionables por el instaladorCumple con NFPA y ANSI.
• Listado por UL para uso en interiores o exteriores Bajo consumo de corriente promedio.

Especificaciones

Patrones de alarma y clasificaciones Cuerno (continuo) Corriente (máxima) a 12 V:

• Salida alta: 176 mA VDC, 172 mA FWR
• Salida estándar: 34 mA VDC, 39 mA VDC

Corriente (máxima) a 24 V:

• Salida alta: 108 mA VDC, 87 mA FWR.
• Salida estándar: 44 mA VDC, 45 mA FWR.
• Descripción del patrón: bocina continua de banda ancha.

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 92 dBA.
• Salida estándar: 87 dBA.

Campana

Corriente (máxima) a 12 V:

• Salida alta: 95 mA VDC, 98 mA FWR.
• Salida estándar: 20 mA VDC, 23 mA FWR.

Corriente (máxima) a 24 V:

• Salida alta: 53 mA VDC y 51 mA FWR.
• Salida estándar: 24 mA VDC, 28 mA FWR.
• Descripción del patrón: 1560 Hz modulada (0.7 seg, repetición).

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 86 dBA.
• Salida estándar: 80 dBA.

Cuerno (tiempo de marcha)

Corriente (máxima) a 12 V:

• Salida alta: 142 mA VDC, 172 mA FWR.
• Salida estándar: 34 mA VDC, 39 mA FWR.

Corriente (máxima) a 24 V:.

• Salida alta: 104 mA VDC, 87 mA FWR.
• Salida estándar: 38 mA VDC, 45 mA FWR.
• Descripción del patrón: Cuerno (0.25 segundos encendido, 0.25 segundos apagado, repetir).

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 89 dBA.
• Salida estándar: 84 dBA.

Cuerno (Código 3)

Corriente (máxima) a 12 V:

• Salida alta: 142 mA VDC, 172 mA FWR.
• Salida estándar: 34 mA VDC, 39 mA FWR.

Corriente (máxima) a 24 V:

• Salida alta: 91 mA VDC, 87 mA FWR.
• Salida estándar: 35 mA VDC, 45 mA FWR.
• Descripción del patrón: bocina (patrón temporal ANSI S3.41)..

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 88 dBA.
• Salida estándar: 83 dBA.

Tono (Código 3)

Corriente (máxima) a 12 V:.

• Salida alta: 105 mA VDC, 103 mA FWR.
• Salida estándar: 21 mA VDC, 23 mA FWR.

Corriente (máxima) a 24 V:

• Alto rendimiento: 75 mA VDC, 60 mA FWR.
• Salida estándar: 35 mA VDC, 36 mA FWR.
• Descripción del patrón: 500 Hz (patrón temporal ANSI S3.41

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 85 dBA.
• Salida estándar: 80 dBA.

Whoop lento:

Corriente (máxima) a 12 V:

• Alto rendimiento: 142 mA VDC y FWR.
• Salida estándar: 35 mA VDC, 38 mA FWR

Corriente (máxima) a 24 V:

• Salida alta: 98 mA VDC, 92 mA FWR
• Salida estándar: 37 mA VDC, 42 mA FWR.
• Descripción del patrón: barrido de 500 Hz a 1200 Hz (4 segundos encendido, 0.5 segundos apagado, repetir).

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 90.
• Salida estándar: 85 dBA.

Sirena

Corriente (máxima) a 12 V:

• Salida alta: 152 mA VDC, 153 mA FWR.
• Salida estándar: 30 mA VDC, 34 mA FWR

Corriente (máxima) a 24 V:

• Salida alta: 104 mA VDC, 92 mA FWR.
• Salida estándar: 36 mA VDC, 40 mA FWR.
• Descripción del patrón: barrido de 600 Hz a 1200 Hz (1.0 segundos encendido, repetir).

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 89 dBA.
• Salida estándar: 84 dBA.

Alta baja

Corriente (máxima) a 12 V:

• Salida alta: 114 mA VDC, 116 mA FWR.
• Salida estándar: 26 mA VDC, 29 mA FWR.

Corriente (máxima) a 24 V:

• Salida alta: 57 mA VDC; 58 mA FWR.
• Salida estándar: 26 mA VDC, 32 mA FWR.
• Descripción del patrón: 1000 Hz y 800 Hz (0.25 segundos encendido, alternativo)

Salida de sonido a 10 pies (3 m):

• Alto rendimiento: 86 dBA.
• Salida estándar: 81 dBA

Eléctrico

• Voltaje de entrada (nominal): 12 V CC o FWR o 24 V CC o FWR
• Rango de voltaje: 12 V: 8.0 V a 17.5 V 24 V: 16.0 V a 33.0 V

Ambiental.

• Humedad relativa: hasta 95%, sin condensación.
• Temperatura (Operando): -31 ° F a + 150 ° F (-35 ° C a + 66 ° C).

Mecánicas

• Dimensiones (Alto x ancho x profundidad): 5.125 pulg. X 5.125 pulg. X 2.0 pulg.
• (13 cm x 13 cm x 5,1 cm).
• Material: termoplástico de alto impacto.
