Seco-Larm SM226LQ - Contacto metalico para cortina (overhead) Compatible paneles DSC / RISCO / BOSCH
Marca:
SECO-LARM
Modelo:
SM-226LQ
Clave TVC:
SEC1180001
Clave del SAT:
46171619
Meses de garantía:
12
Guías y soporte técnico en Foro TVC
Información General
Descripción

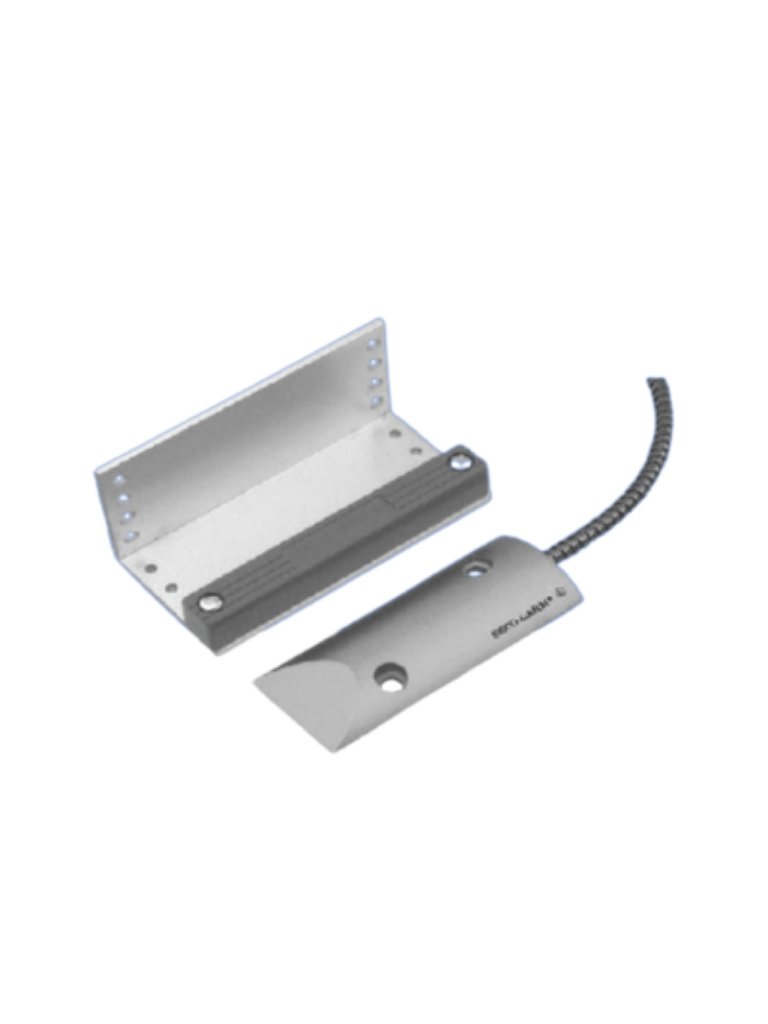

Contacto magnético en carcasa de aluminio fundido, mejor conocido como Over Head, para uso residencial e industrial. Tiene como función principal proteger puertas y ventanas. En cuanto el dispositivo detecta la apertura ó existe una separación de la hoja con el imán, el dispositivo envía una señal al panel de intrusión, y se genera un evento de alarma.
Características:
- Contacto magnético de uso rudo.
- Larga vida útil
- Uso residencial e industrial.
- Contacto seco normalmente cerrado.
- Interruptor contenido en una carcasa curva de aluminio fundido de perfil bajo para montaje en superficie en el piso del garaje.
- Imán encerrado en la caja de ABS gris en el soporte en L.
- Cables de 24″ (61cm) encerrados en un cable blindado.
- Brecha de 23 /4″ (70mm).
- IP66 - Sellado con epoxi.
- Compatible con paneles DSC: Power Series, Power Series Neo, Power Series Pro, Qolsys (para que sea compatible es necesario cualquiera de los siguientes sensores (PG9945, PG9945E, PG9309 y PG9312)).
- Compatible con los paneles de Ajax; para que sea compatible son necesarios cualquiera de los siguientes dispositivos (AjaxDoorprotect, AjaxDoorprotectplus, Transmitter, Multitransmitter).
Especificaciones Técnicas
- Contacto normalmente cerrado
- Configuración eléctrica: N.A. (SPST).
- Gap: 2 3/4´´ (70 mm)
- Conectores: 24″ (61cm) cables blindados
- Material: Interruptor: Caja de aluminio fundido resistente / Contactos: Rodio desactivado sobre base de oro / Imán: Plástico ABS en el soporte en L.
- Puntuación de contactos: 1.0A@10VCC (max) 10W (max)
- Voltaje operando: 12~24 VCC
- Temperatura: -15°~160° F (-25°~70° C)
- Ciclos de conmutación: 50 millones (0.1mA@5VCC)
- Dimensiones del Interruptor: 4 5 /16"x1 3 /4"x7 /16" (109x44x11 mm)
- Dimensiones del Imán: 3 15/16"x2"x2" (100x51x51 mm)
- Tipo de Imán: Alnico 5
- Temperatura de operación: -15° - 160° F (-25° - 70° C)
Instrucciones de Instalación
- Monte el contacto en el piso cerca de la parte inferior de la puerta. Asegúrese de que el interruptor de contacto esté en un lugar seguro lejos de la interferencia del equipo y cerca de donde estará el imán cuando la puerta esté cerrada.
- Ejecutar el cable blindado fuera del camino. Pase dos cables desde el panel de control de la alarma y conéctelos a los dos cables que se extienden desde la armadura del cable.
- Monte el imán en la puerta enrollable de manera que dispare el contacto cuando la puerta esté cerrada. Asegúrese de que la separación entre el contacto y el imán no exceda las 23 /4" (70 mm).
Nota: El contacto y el imán deben instalarse en el lado protegido de la puerta.
Campos de aplicación:
- Monitoreo de puertas enrollables en bodegas y almacenes.
- Protección de puertas de garaje residenciales y comerciales.
- Integración con sistemas de alarma contra intrusión.
- Supervisión de apertura/cierre en cortinas metálicas industriales.
- Instalación en accesos de carga y descarga con amplias separaciones entre puerta e imán.
- Uso en puertas tipo overhead donde un sensor magnético convencional no alcanza la distancia requerida.
- Aplicaciones en naves industriales, talleres, estacionamientos y centros logísticos.
