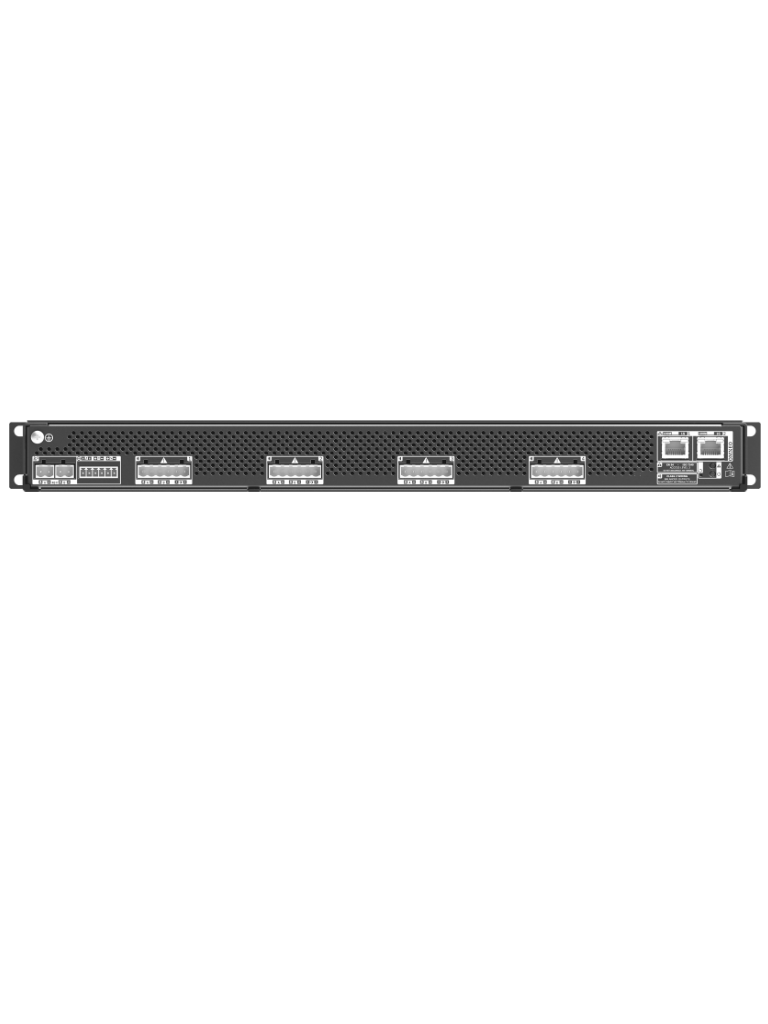

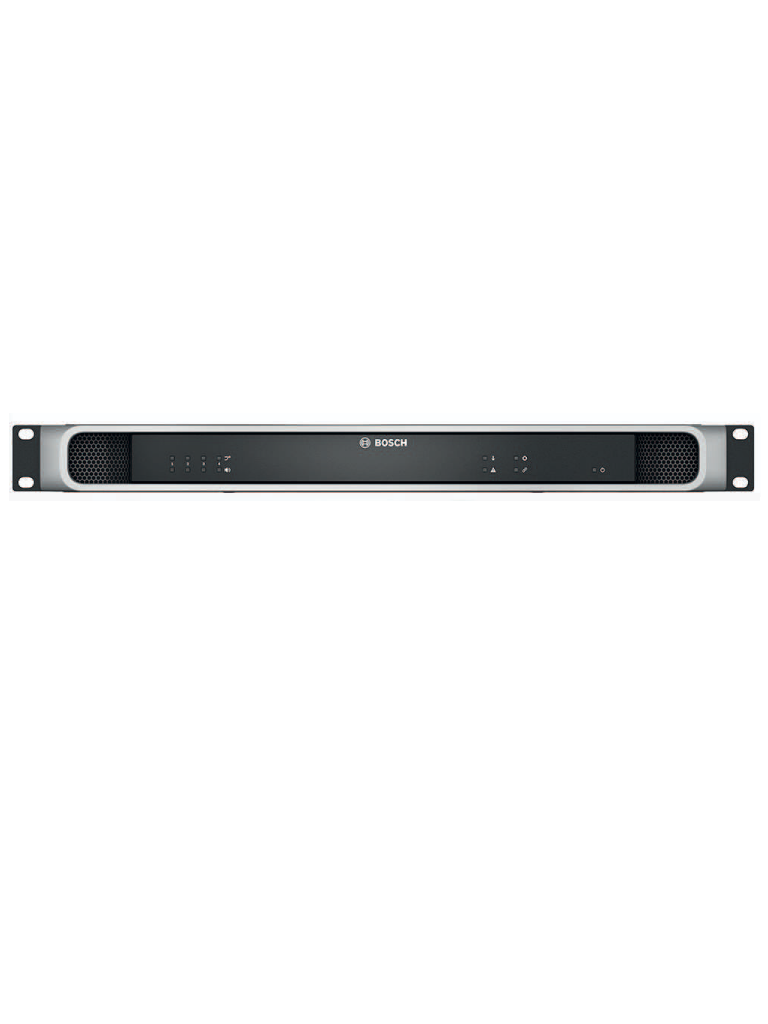

BOSCH M_PRAAD604-AMPLIFICADOR 600W/ 4 CANALES

Resumen

Se trata de un amplificador de potencia multicanal flexible y compacto para sistemas de altavoces de 100 V o 70 V en aplicaciones de megafonía y alarma por voz. Se acopla a topologías de sistema centralizado, pero también admite topologías de sistemas descentralizados gracias a su conexión de red IP OMNEO, combinada con alimentación CC desde una fuente de alimentación multifunción.

La potencia de salida de cada canal de amplificador se adapta a la carga de altavoces conectada, solo limitada por la potencia total disponible del amplificador completo. Esta flexibilidad y la integración de un canal de amplificador de reserva permiten utilizar la potencia disponible de forma eficaz y utilizar menos amplificadores para la misma carga del altavoz en comparación con el uso de los amplificadores tradicionales.

El procesamiento y el control del sonido digital, ajustado a la acústica y los requisitos de cada zona, permiten una mejor inteligibilidad de voz y calidad de sonido

Funciones

Amplificador de potencia de 4 canales eficiente

• Salidas de 70/100 V, sin transformador, aisladas galvánicamente, con una potencia de salida de altavoz total de 600 W.
• Partición flexible de la potencia de salida disponible en todos los canales de amplificador para utilizarla de manera eficaz, reduciendo significativamente la cantidad de potencia en amplificación necesaria en un sistema.
• Canal de reserva independiente integrado con ahorro de costes y espacio para redundancia a prueba de fallos.
• Canales de amplificador de clase D con líneas de alimentación de dos niveles para una alta eficiencia en todas las condiciones de funcionamiento; la disipación y la pérdida de calor se minimizan para ahorrar energía y capacidad de batería para la alimentación de reserva.

Flexibilidad en las topologías de altavoces

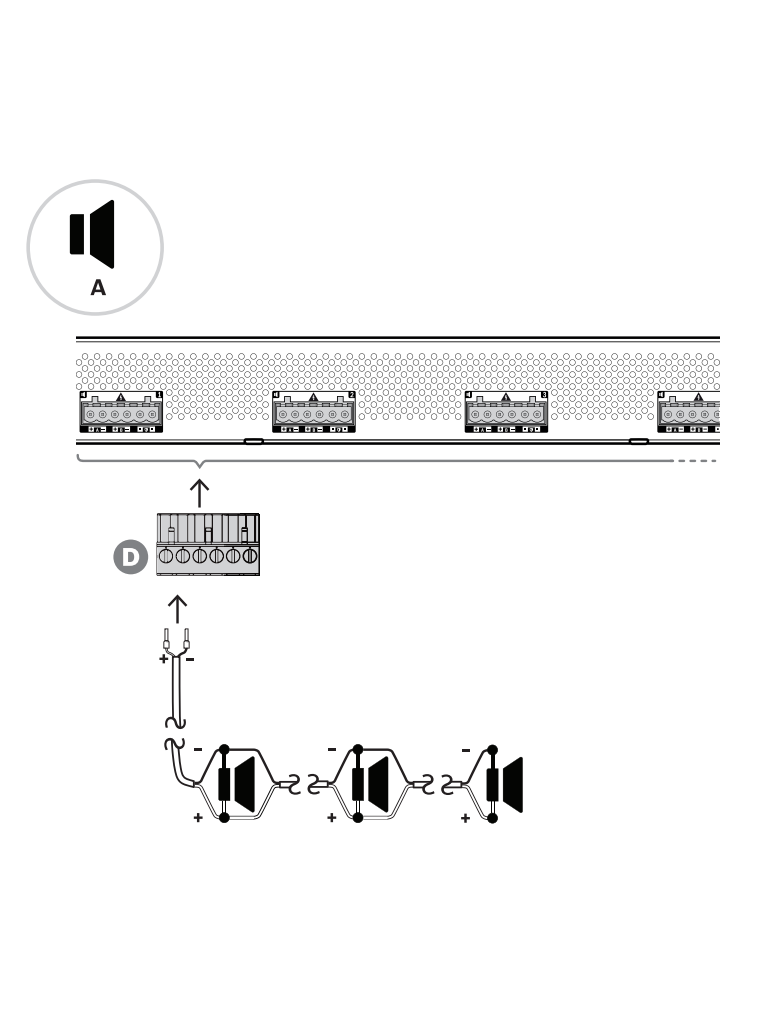

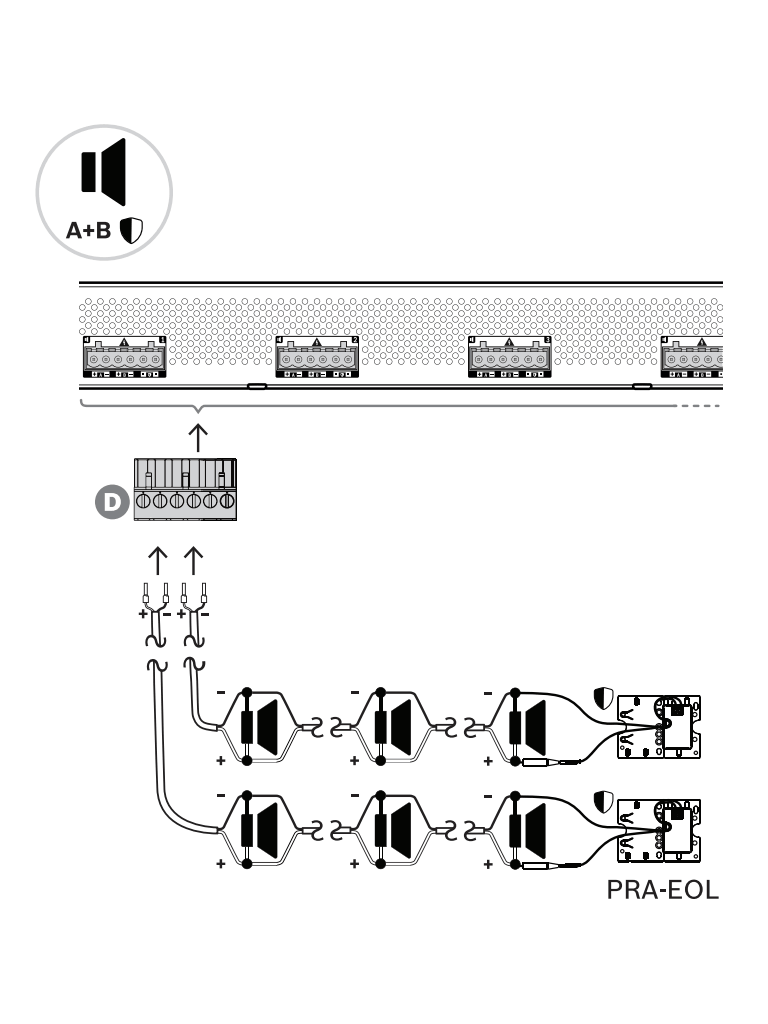

• Salidas A/B en cada canal de amplificador compatibles con topologías de cableado de altavoces redundantes. Ambas salidas son supervisadas individualmente y desactivadas en caso de fallo.

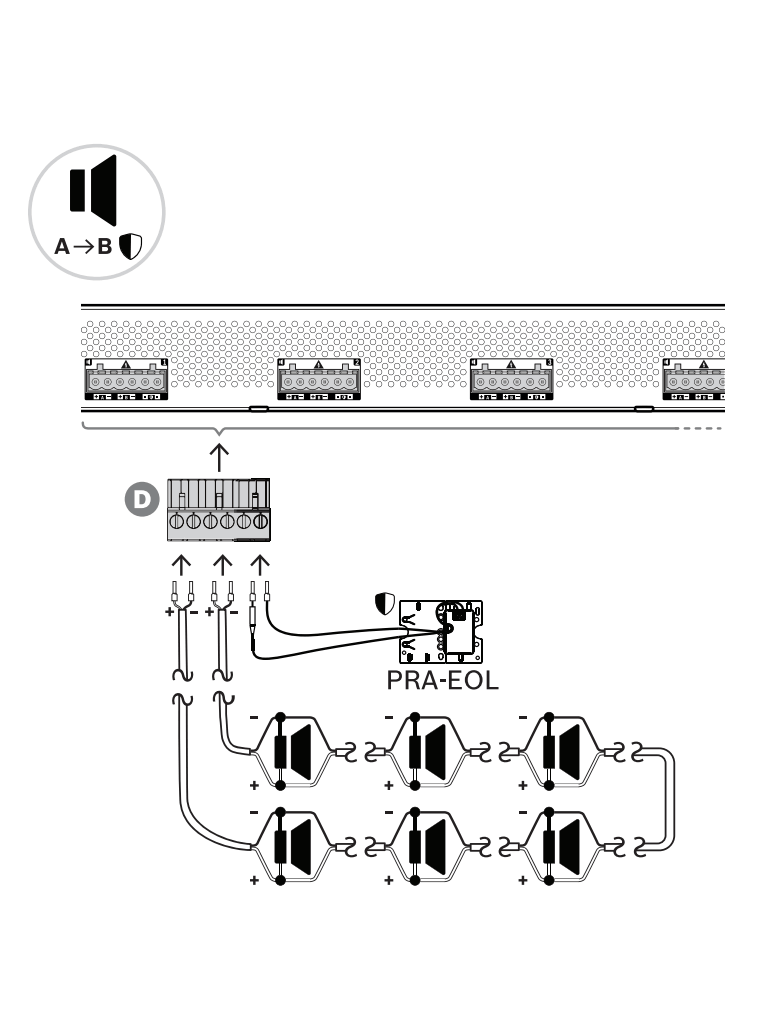

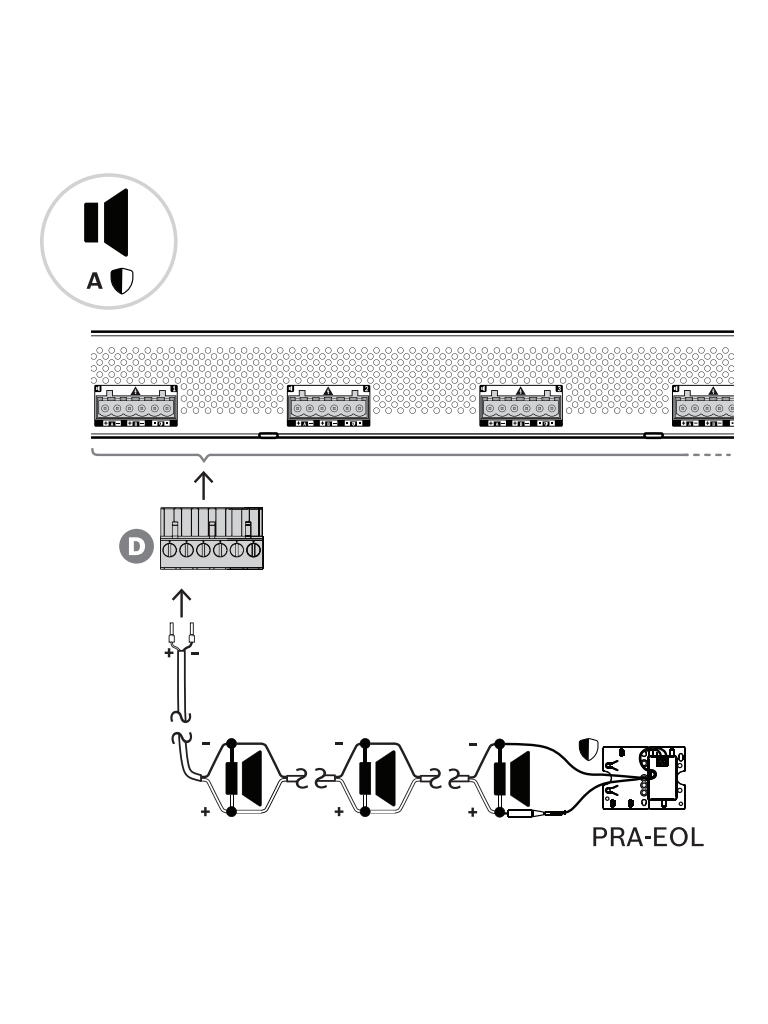

• Posibilidad de cableado de bucle de clase A entre las salidas de altavoz A y B. Medio de conexión dedicado para un dispositivo de fin de línea que supervise el bucle completo, incluida la conexión de salida B.
• Respuesta de frecuencia independiente de carga; los canales del amplificador se pueden utilizar con cualquier carga de altavoces hasta el máximo sin variaciones en la calidad del audio.

Calidad de sonido

• Audio sobre IP, utiliza OMNEO, la interfaz de audio digital de alta calidad Bosch, compatible con Dante y AES67; la frecuencia de muestreo de audio es de 48 kHz con tamaño de la muestra de 24 bits.
• Relación señal/ruido elevada, amplio ancho de banda de audio, distorsión y diafonía muy reducidas.
• Procesamiento de señal digital en todos los canales de amplificador, incluida ecualización, limitación y retardo para optimizar y adaptar el sonido en cada zona de altavoces.

Supervisión

• Supervisión del funcionamiento del amplificador y de todas sus conexiones; los fallos se notifican al controlador del sistema y se registran.
• Supervisión de integridad de la línea de altavoces sin interrupción de audio mediante dispositivos de fin de línea (disponibles aparte) para una máxima fiabilidad.
• Supervisión de enlace de red.

Tolerancia a fallos

• Conexiones de red OMNEO duales, admiten Rapid Spanning Tree Protocol (RSTP) para conexiones en bucle a dispositivos adyacentes.

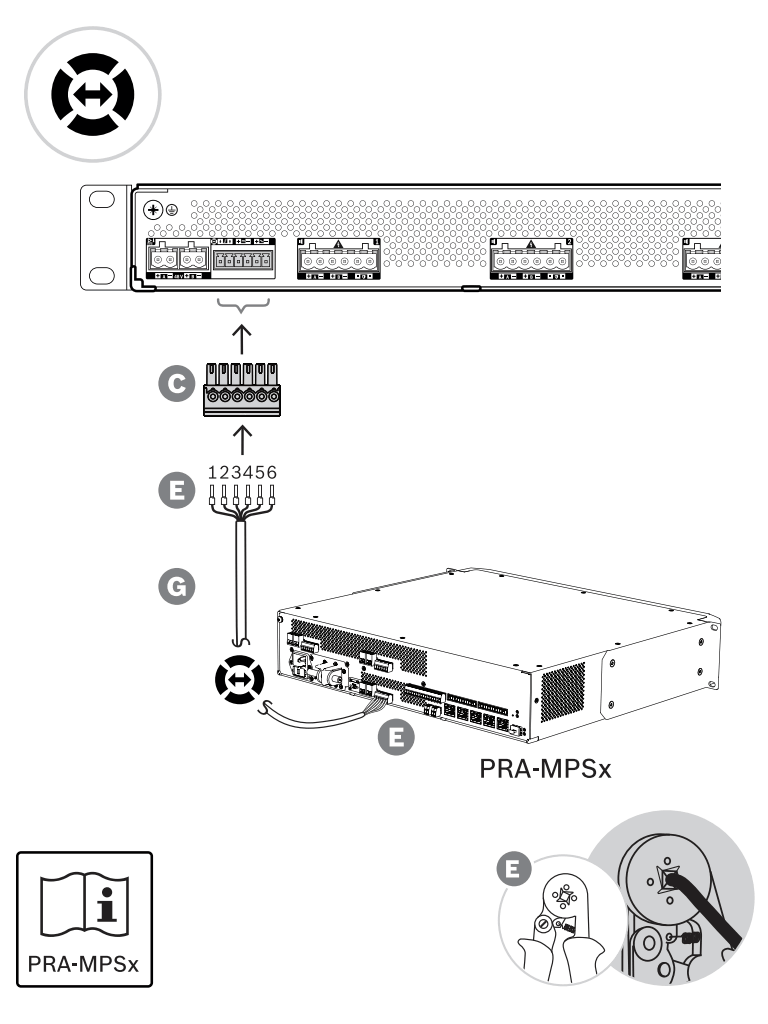

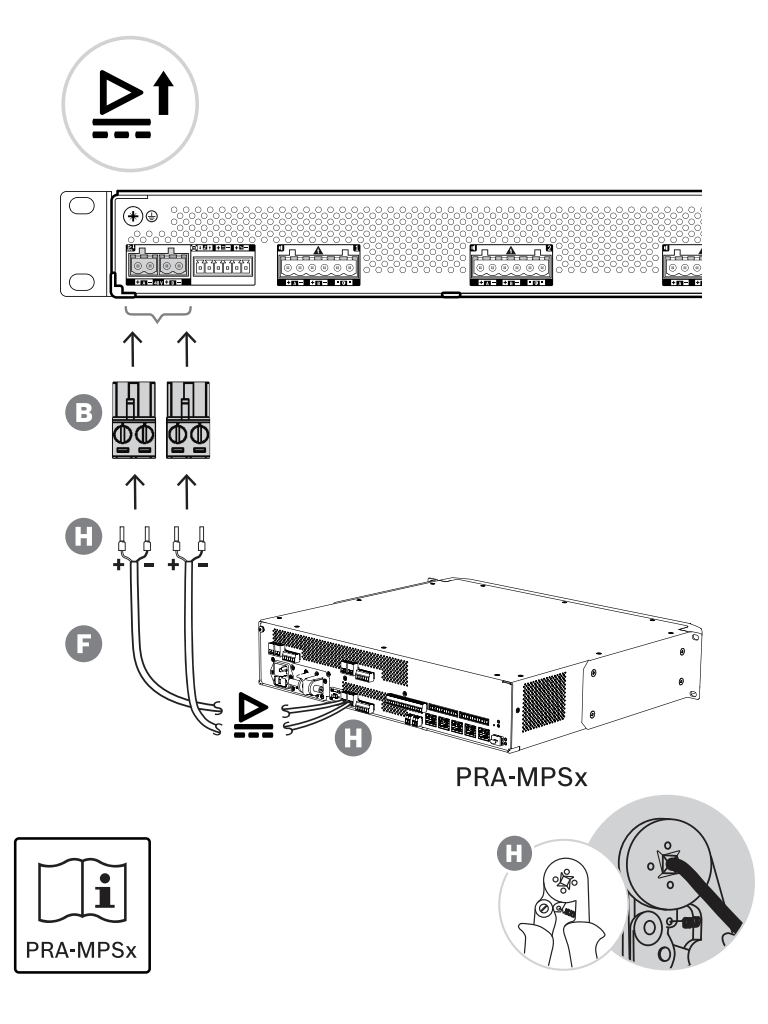

• Entradas duales de 48 VCC con protección de inversión de polaridad, cada una con un convertidor CC/CC de máxima potencia, funcionando conjuntamente para conseguir redundancia.
• Canales de amplificador completamente independientes; el canal de reserva integrado sustituye automáticamente a un canal que falla, teniendo en cuenta los ajustes de procesamiento de sonido real.
• Todos los canales de amplificador admiten dos grupos de altavoces independientes, A y B, permitiendo topologías de cableado de altavoces redundantes.
• Entrada de audio analógica de respaldo que dirige el amplificador de reserva para que preste servicio a todas las zonas de altavoces conectados en caso de que ambas conexiones de red o la interfaz de red del amplificador fallen.

Especificaciones de arquitectos e ingenieros

El amplificador de 4 canales en red IP está diseñado exclusivamente para su uso con sistemas Bosch PRAESENSA. El amplificador debe adaptar la potencia de salida máxima de cada canal de amplificador a su carga de altavoz conectado, con potencia de salida asignable libremente por canal para un máximo total de 600 vatios por amplificador, compatible con el funcionamiento de 70 V o 100 V con capacidad de accionamiento directo y salidas que están galvánicamente aisladas de la toma de tierra. El amplificador tiene un canal de amplificador de reserva independiente integrado para la conmutación por error automática. El amplificador proporciona una interfaz para los datos de control y audio digital multicanal a través de OMNEO utilizando puertos Ethernet duales para la conexión de red redundante, admite RSTP y cableado en bucle con conmutación por error automática a una entrada de respaldo analógica. El amplificador tiene entradas de fuente de alimentación duales y fuentes de alimentación. Todos los canales de amplificador tienen salidas de zona A/B independientes con soporte para bucles de altavoces de clase A. Todos los canales de amplificador supervisan la integridad de las líneas de altavoces conectados sin interrupción de distribución de audio. El amplificador proporciona indicaciones de estado LED en el panel frontal del enlace de red, los fallos de toma de tierra, las fuentes de alimentación y los canales de audio y ofrecen supervisión de software adicional y funciones de notificación de fallos. El amplificador se puede montar en rack (1U) e incluye procesamiento de señales configurable mediante software con control de nivel, ecualización de parámetros, limitación y retardo para cada canal. El amplificador se certifica para EN 54-16 / ISO 7240-16, cuenta con marcado CE y cumple la Directiva sobre restricciones de ciertas sustancias peligrosas (RoHS).

La garantía mínima es de tres años. El amplificador es un Bosch PRA-AD604.

Especificaciones clave

Dimensiones (Alto x Ancho x Fondo) (mm): 44 x 483 x 400 mm

Frecuencia de muestreo (kHz): 48 kHz

Peso (kg): 8.10 kg

Potencia de salida (W): 600 W

Procesamiento de señal: Ecualización; Limitador; Retardo; Nivel

Protección: Sobrecalentamiento; Sobrecarga; Limitador de potencia de salida RMS; Ground fault; ; Salida de CC; ; Canal libre; Línea de vida

Protocolos/estándares: OMNEO; AES 70

Relación señal-ruido (> valor declarado) (dBA): 107 dBA

Respuesta en frecuencias (Hz): 20 – 20000 Hz

Temperatura de funcionamiento (°C): -5 – 50 °C

Tensión de funcionamiento (VCC): 44 – 60 VCC
