KIDDE F_KABST - Base Sirena para Detectores de Incendios

Resumen

KI-ABST Audible (Sounder) Base for Fire Detectors

La base de sirena KI-ABST agrega capacidad de señalización de alarma a detectores de humo de función única compatibles.

La base de sirena KI-ABST se puede configurar en campo para una salida de dB baja o alta y para una señal constante o temporal.

En modo temporal, el KI-ABST genera la señal de alarma contra incendios requerida y utiliza un módulo de sincronización independiente y un relé de inversión de polaridad para la sincronización de la señal.

Funciones

Instalación

Instale y cablee este dispositivo de acuerdo con los códigos, ordenanzas y regulaciones nacionales y locales aplicables.

1. Seleccionar una salida de dB baja o una salida de dB alta, seleccionar una salida constante o una salida temporal
2. Conecte el cableado de campo a los terminales.

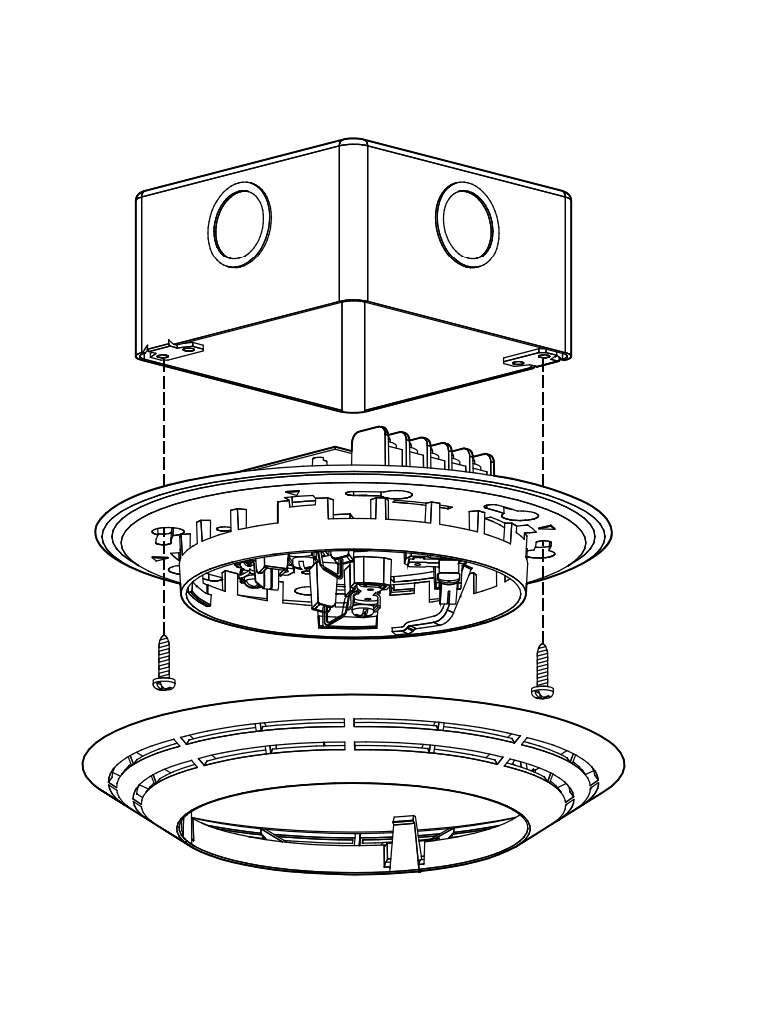

3. Fije la placa base a la caja eléctrica.
4. Alinee el anillo embellecedor de modo que las cuatro pestañas del anillo coincidan con las cuatro ranuras de la placa base y luego presione el anillo embellecedor sobre la placa base hasta que las pestañas se bloqueen.

Mantenimiento y pruebas

Precaución: Peligro de daños al equipo. Para mantener los listados requeridos por la agencia, no cambie los acabados aplicados en fábrica.

Esta unidad no se puede reparar ni reparar. Si la unidad no funciona, comuníquese con el proveedor para obtener un reemplazo.

Realice una inspección visual y operativa de acuerdo con los códigos y estándares aplicables o según lo indique la autoridad local competente.

Cableado no sincronizado

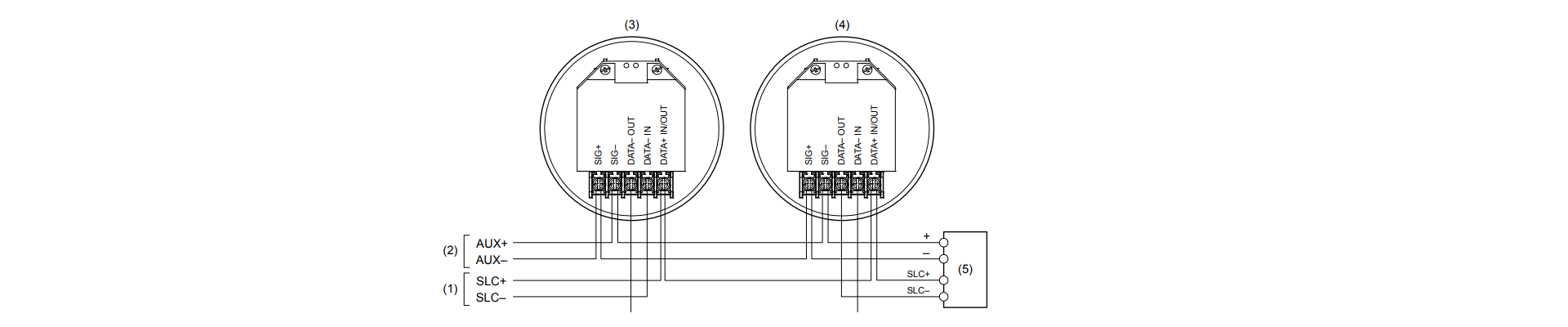

Circuito base de sirena típico no sincronizado (señal de salida constante)

1. Desde el controlador del circuito de línea de señalización de la unidad de control.
2. De una fuente de alimentación auxiliar de 24 VCC homologada por UL/ULC para sistemas de señalización de protección contra incendios.
3. Primer KI-ABST en el elevador AUX.
4. Último KI-ABST en el elevador AUX.
5. Circuito de supervisión del elevador auxiliar.

Cableado sincronizado

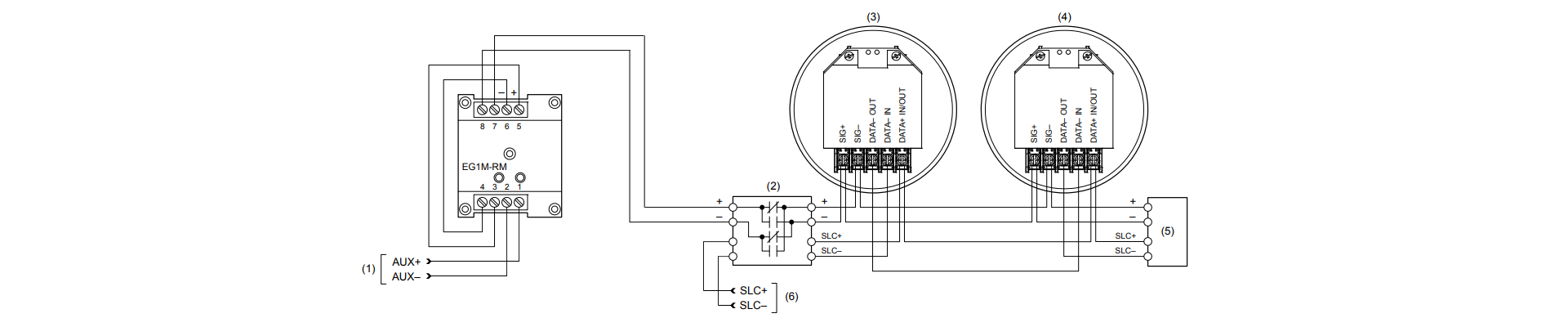

Circuito base de sirena sincronizada típico (señal de salida temporal)

1. De una fuente de alimentación auxiliar de 24 VCC homologada por UL/ULC para sistemas de señalización de protección contra incendios.
2. Módulo de relé de inversión de polaridad. Polaridad mostrada en el estado normal.
3. Primer KI-ABST en el elevador AUX.
4. Último KI-ABST en el elevador AUX.
5. Circuito de supervisión del elevador auxiliar.
6. Desde el controlador del circuito de línea de señalización de la unidad de control.

Especificaciones

Tensión de funcionamiento: 24 VCC o 24 VFWR, nominal

Corriente:

• Operación: Ver tabla 1, manual
• Supervisión: CC = 1,46 mA, FWR = 2,15 mA

Configuración por defecto:

• Nivel de salida: Alto dBA
• Señal de salida: Temporal

Salida de nivel de sonido:

• ULC: Ver tabla 2, manual
• UL: Ver tabla 3, manual

Frecuencia de resonancia: 3,2 kHz

Características direccionales audibles: Ver tabla 4, manual

Patrón temporal: 0,5 s encendido, 0,5 s apagado, 0,5 s encendido, 0,5 s apagado, 0,5 s encendido, 1,5 s apagado, repetir ciclo

Detectores compatibles: Todos los detectores de las series KI y KIR

Cajas eléctricas compatibles:

• Caja de superficie AB4G-SB para base sonora
• Caja de 4 pulgadas cuadradas × 2-1/2 pulgadas (64 mm) de profundidad
• Caja octogonal de 3-1/2 pulg. × 2-1/2 pulg. (64 mm) de profundidad
• Caja estándar europea de 100 mm²

Tamaño del cable: 12 a 18 AWG (1,0 a 4,0 mm²) Se prefieren los tamaños 16 y 18 AWG (1,0 y 1,5 mm²)

Par de apriete del tornillo:

• Montaje de la base: 18 lbf-pulg (2,0 N·m) máx.
• Terminal: 12 lbf-pulg (1,4 N·m) máx.

Diámetro de la base: 6,8 pulg. (173 mm)

Altura de la base desde la caja: 21 mm (0,8 pulg.)

Distancia máxima desde el techo (montaje en pared): 12 pulgadas (305 mm)

Entorno operativo:

• Temperatura: 32 a 120°F (0 a 49°C)
• Humedad relativa: 0 a 93% sin condensación

Temperatura de almacenamiento: −4 a 140 °F (−20 a 60 °C)
