KIDDE F_RELASRV1 - Interruptor de Desconexión de Servicio / Para módulo de liberación

Resumen

Para Paneles KIDDE

• VS1, VS4

RELA-SRV-1 Service Disconnect Switch

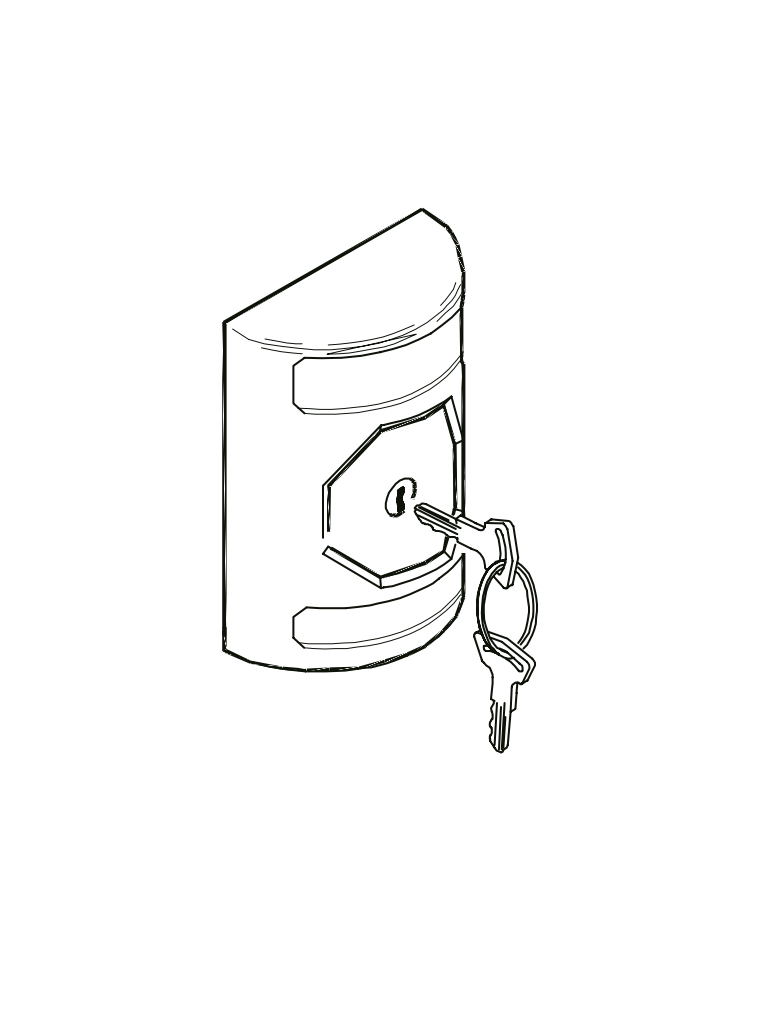

El interruptor de desconexión de servicio RELA-SRV-1 es una estación de interruptor manual operada por llave. Tiene un relé de contacto seco normalmente cerrado y normalmente abierto. El interruptor se utiliza para desconectar el módulo de liberación para realizar tareas de mantenimiento.

Instalación

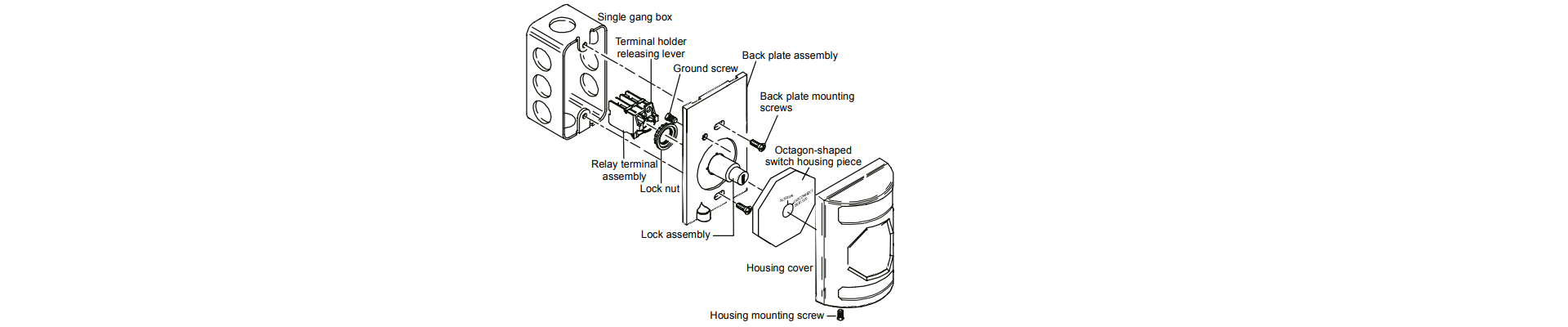

1. Instale el tornillo de tierra en la parte posterior del conjunto de la placa posterior.
2. Conecte el conjunto de la cerradura a la placa posterior. Pase la parte roscada del conjunto de la cerradura a través de la placa posterior y asegúrela con la contratuerca. Asegúrese de que el ojo de la cerradura esté en posición vertical.
3. Empuje el soporte del relé en la parte posterior del conjunto de bloqueo hasta que encaje en su lugar. Asegúrese de que la palanca de liberación esté apuntando hacia arriba.
4. Cablee los relés. Consulte el "Diagrama de cableado" para obtener más detalles.
5. Monte el conjunto de la placa posterior en una caja eléctrica de salida única existente usando los tornillos #6-32 proporcionados.
6. Empuje la pieza de la carcasa del interruptor en forma de octágono sobre el conjunto de la cerradura con "Normal" en la parte superior del ojo de la cerradura.
7. Conecte la cubierta de la carcasa al conjunto de la placa posterior utilizando el tornillo de la carcasa proporcionado.

Cableado

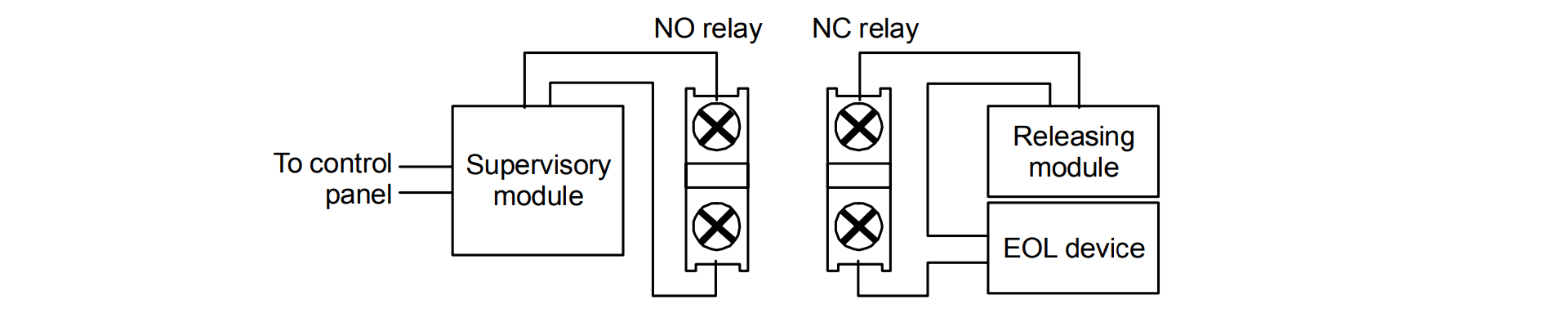

Se proporcionan un relé normalmente cerrado (NC) y uno normalmente abierto (NO). Conecte el relé normalmente cerrado al circuito del módulo de liberación. Conecte el relé normalmente abierto a un módulo de supervisión.

Especificaciones

Voltaje y corriente promedio nominal: 30 VCC a 2 A, 250 VCC a 1 A, 600 VCA a 3 A

Cable: 12 a 18 AWG

Dimensiones: 3,25 x 4,87 x 3,87 pulg. (82 x 124 x 98 mm) (ancho x alto x profundidad)

RELA-SRV-1 Service Disconnect Switch
