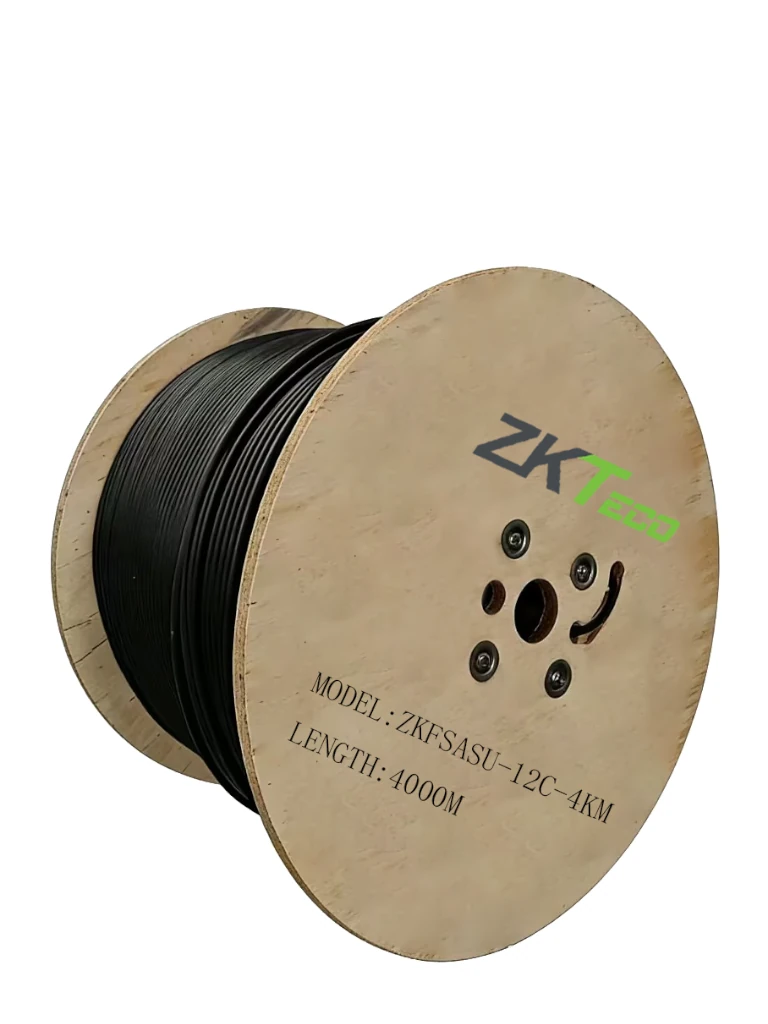

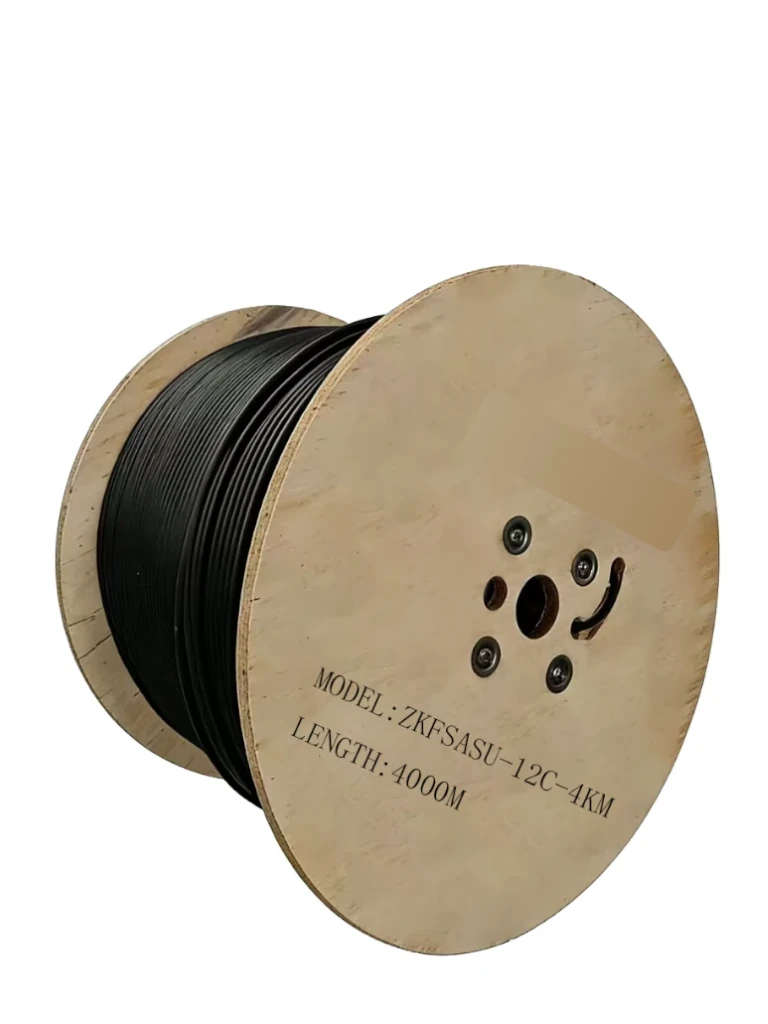

TCE - ZKFSASU-12C-4KM - Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 12 Hilos, Exterior, Span 80, Loose Tube (Precio por carrete)
Marca:
OEM
Modelo:
ZKFSASU-12C-4KM
Clave TVC:
OEM5220002
Clave del SAT:
26121607
Meses de garantía:
12
Guías y soporte técnico en Foro TVC
Información General
La fibra óptica aérea Mini ADSS (ASU) modelo ZKFSASU-12C-4KM de TCE está diseñada para instalaciones aéreas en exterior, ideal para redes de telecomunicaciones, videovigilancia y enlaces de acceso. Utiliza fibra monomodo G.652D y una construcción Loose Tube, ofreciendo alta resistencia mecánica, protección contra humedad y excelente desempeño óptico. Se suministra en carrete, lista para despliegues profesionales.
Características Principales
- Fibra óptica Mini ADSS (ASU) para instalación aérea auto-soportada
- Construcción totalmente dieléctrica, sin elementos metálicos
- Fibra monomodo G.652D, compatible con redes de alta velocidad
- Diseño Loose Tube con relleno impermeable
- Refuerzo central FRP (plástico reforzado con fibra de vidrio)
- Refuerzo adicional con aramida para mayor resistencia a la tensión
- Cubierta exterior de polietileno (MDPE) resistente a la intemperie
- Soporta claros (span) de hasta 80 metros
- Alta resistencia a tracción y compresión
- Apta para uso exterior
- Presentación en carrete
Especificaciones Tecnicas
Datos Generales
- Marca: TCE
- Modelo: ZKFSASU-12C-4KM
- Tipo de fibra: Monomodo
- Estándar: G.652D
- Número de hilos: 12 fibras
- Aplicación: Exterior
- Tipo de instalación: Aérea
- Span máximo: 80 m
Características de la Fibra
- Diámetro del núcleo: 9.2 ± 0.4 µm
- Diámetro del revestimiento (cladding): 125 ± 1.0 µm
- No circularidad del cladding: ≤ 1.0 %
- Error de concentricidad núcleo–cladding: ≤ 1.5 µm
- Diámetro del recubrimiento: 245 ± 10 µm
- Error de concentricidad recubrimiento–cladding: ≤ 12 µm
Parámetros de Construcción
- Estructura: Loose Tube
- Número de tubos: 1
- Diámetro del tubo: 2.0 ± 0.1 mm
- Espesor del tubo: 0.30 ± 0.05 mm
- Color del tubo: Natural
- Material de bloqueo de agua: Hilo bloqueador de agua
- Elemento de refuerzo central: FRP 1.8 mm (x2)
- Ripcord: Poliéster (1 pieza)
Cubierta y Dimensiones
- Material de la cubierta: MDPE
- Espesor nominal de la cubierta: 1.1 ± 0.1 mm
- Diámetro exterior del cable: 6.6 ± 0.3 mm
- Peso del cable: 42.0 kg/km (±10 %)
Características Mecánicas
- Tensión máxima de instalación: 1250 N
- Atenuación adicional ≤ 0.1 dB
- Tensión máxima de operación: 800 N
- Resistencia a la compresión: 1000 N / 10 cm
- Radio mínimo de curvatura:
- Instalación: 20D
- Operación: 10D
Condiciones Ambientales
- Temperatura de operación: -20 °C a +65 °C
- Normativa: IEC 60794-1-2 F1
Presentación
- Tipo de empaque: Carrete
- Dimensiones del carrete (Alto x Ancho x Diámetro interno):
- 800 × 800 × 350 mm
- Condición comercial: Precio por carrete
