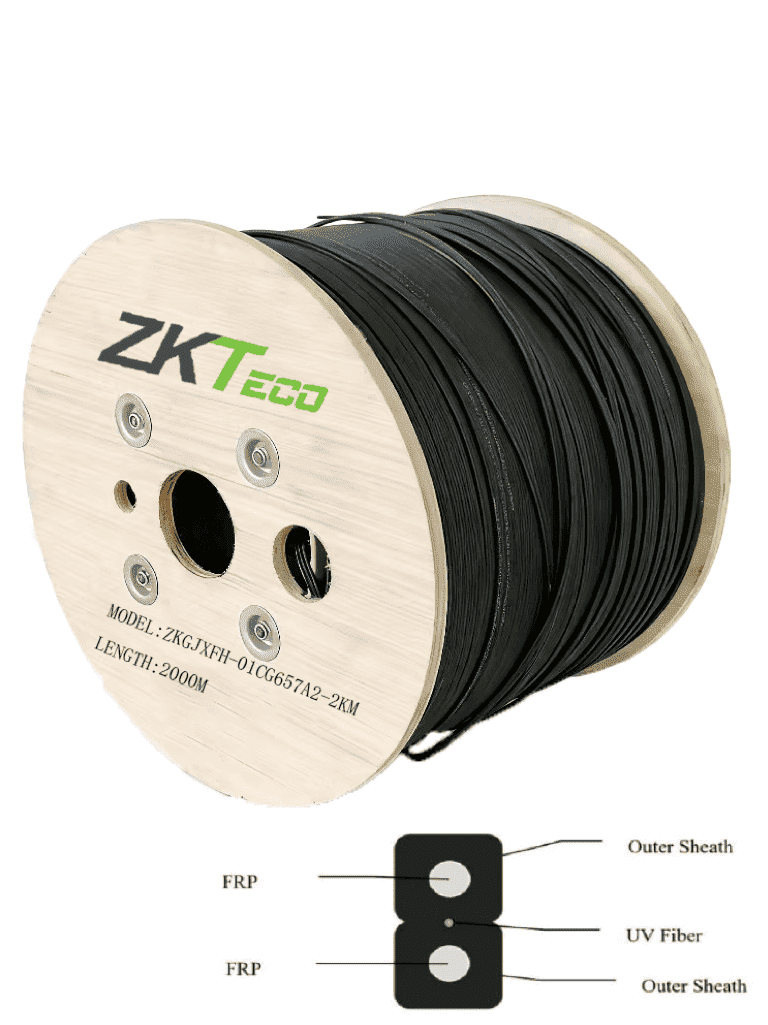

TCE - ZKGJXFH-01CG657A2-2KM - Fibra Óptica Drop Plana, Interior/Exterior G.657A2 Monomodo de 1 hilo (unifibra), Dieléctrica, , Forro LSZH Negro Carrete de 2 km/ #NuevaFO
Tipo: Producto de Valor Etapa: Nuevo
Marca: OEM Modelo: ZKGJXFH-01CG657A2-2KM
Clave TVC: OEM5220004 Clave del SAT: 26121607
Meses de garantía: 12
Información General
La fibra óptica Drop plana modelo ZKGJXFH-01CG657A2-2KM de TCE está diseñada para aplicaciones interior y exterior, ideal para instalaciones FTTH, enlaces de última milla y conexiones directas a usuario final. Incorpora fibra monomodo G.657A2, que permite radios de curvatura reducidos, y una construcción totalmente dieléctrica. Cuenta con cubierta LSZH negra, adecuada para ambientes interiores y exteriores, y se suministra en carrete de 2 km.
Características Principales
- Fibra óptica Drop plana unifibra (1 hilo)
- Fibra monomodo G.657A2, optimizada para curvaturas cerradas
- Uso interior y exterior
- Diseño dieléctrico, sin componentes metálicos
- Construcción con fibra ajustada (tight buffer)
- Refuerzo con hilos de aramida (Kevlar)
- Elementos de refuerzo FRP para mayor resistencia mecánica
- Cubierta exterior LSZH (baja emisión de humo y libre de halógenos)
- Alta resistencia a la compresión y tracción
- Ideal para FTTH, accesos y cableado final de usuario
- Presentación en carrete de 2 km
Especificaciones Técnicas
Datos Generales
- Marca: TCE
- Modelo: ZKGJXFH-01CG657A2-2KM
- Tipo de fibra: Monomodo
- Estándar: G.657A2
- Número de hilos: 1 fibra (unifibra)
- Aplicación: Interior / Exterior
- Tipo de cable: Drop plana
- Diseño: Dieléctrico
- Presentación: Carrete de 2 km
Características de la Fibra
- Diámetro del núcleo: 8.6 ~ 9.7 ± 0.4 µm
- Diámetro del revestimiento (cladding): 125.0 ± 0.7 µm
- No circularidad del cladding: ≤ 1.0 %
- Diámetro del recubrimiento: 245 ± 10 µm
- Error de concentricidad recubrimiento–cladding: ≤ 10 µm
- Longitud de onda de corte del cable: ≤ 1260 nm
- Atenuación a 1310 nm: ≤ 0.38 dB/km
- Atenuación a 1550 nm: ≤ 0.28 dB/km
Parámetros de Construcción
- Tipo de fibra: Tight buffer
- Material de la fibra ajustada: LSZH
- Diámetro de la fibra ajustada: 0.85 ± 0.05 mm
- Refuerzo no metálico: Hilos de aramida (Kevlar)
- Elemento de refuerzo: FRP
- Cantidad: 2
- Diámetro: 0.5 mm
- Color del cable: Negro
Cubierta y Dimensiones
- Material de la cubierta exterior: LSZH
- Espesor nominal de la cubierta: 0.45 ± 0.05 mm
- Dimensiones del cable:
- Ancho: 3.0 ± 0.1 mm
- Alto: 2.0 ± 0.1 mm
- Peso del cable: 8.0 kg/km (±10 %)
Características Mecánicas
- Span máximo: 80 m
- Resistencia a la compresión: 1000 N / 10 cm
- Radio mínimo de curvatura:
- Instalación: 30H
- Operación: 15H
- Desempeño a la tracción:
- Atenuación adicional ≤ 0.1 dB
- Desempeño a la compresión:
- Atenuación adicional ≤ 0.1 dB
Condiciones Ambientales
- Temperatura de operación: -20 °C a +65 °C
- Normativa: IEC 60794-1-2 F1
